Lineartechnik Kompaktbaureihe

Kleinere Außendurchmesser beim gleichen Wellendurchmesser

Die Kompaktbaureihe kennzeichnen kleine Abmessungen für besonders kompakte Konstruktionen. Im Gegensatz zur Standardbaureihe ist das Außenformat kleiner gefertigt.
Die Tragzahlen der Kompaktbaureihe sind somit etwas niedriger.

Was passt zusammen?

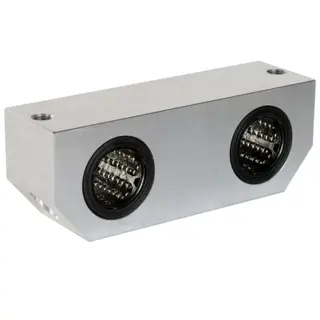

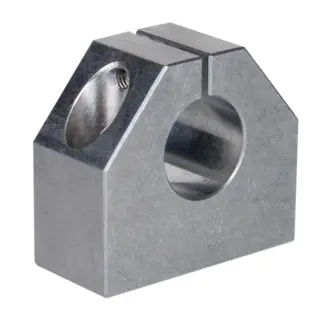

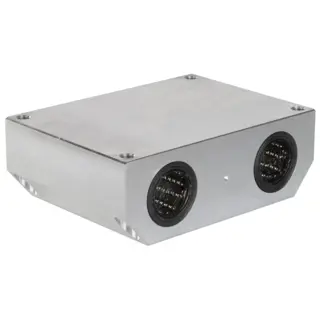

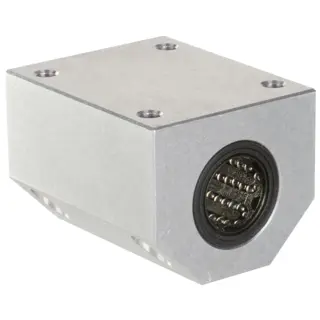

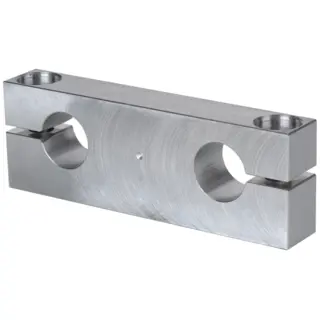

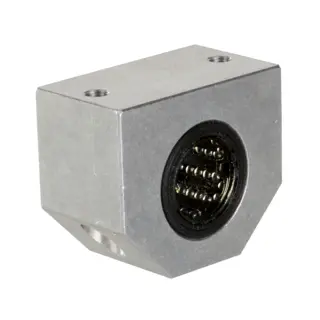

Die Produkte der Kompaktbaureihe können untereinander kombiniert und zusammen eingesetzt werden.
Durch die kleineren Außendurchmesser ist die Kombination der Kompaktbaureihe mit anderen Baureihen nicht empfehlenswert.

Die Linearkugellager der Kompaktbaureihe werden Kugelhülsen genannt und sind immer geschlossen gefertigt. Hier gibt es keine offene Kugelhülsen und somit auch keine Einsatzmöglichkeit mit Tragschienen.

Montage immer mit Pressverbindung

Bei der Kompaktbaureihe werden die Kugelhülsen immer eingepresst. Falls Sie hier kein entsprechendes Werkzeug besitzen, empfehlen wir Ihnen die Teile bei uns bereits fertig montiert zu bestellen.

Kein Winkelfehlerausgleich

Die Kompaktbaureihe kann aufgrund des geringen Bauraums keine Winkelfehler ausgleichen. In Anbetracht der niedrigen Traglasten wird ohnehin nicht an ein Durchbiegen der Welle gedacht (häufiger Anwendungsfall für Winkelfehlerausgleich), weshalb der Ausgleich meist nicht nötig ist.
