Kompakt-Einzel-Lineargehäuseeinheiten

„Compact“- Ausführung – Die Kompaktbaureihe

Die Kompaktbaureihe ist durch kleinere Abmessungen für kleineren Bauraum kostengünstiger als die Standardausführung. Die Linearkugellager heißen hier Kugelhülsen (Compact-Kugelbüchsen). Diese müssen immer in die Gehäuse eingepresst werden (Presspassung). Daher empfehlen wir Ihnen die bereits fertig montierten Lineargehäuseeinheiten bei uns zu bestellen.

Die Compact Baureihe ist für die meisten Standardanwendungen und niedrige Tragzahlen geeignet.

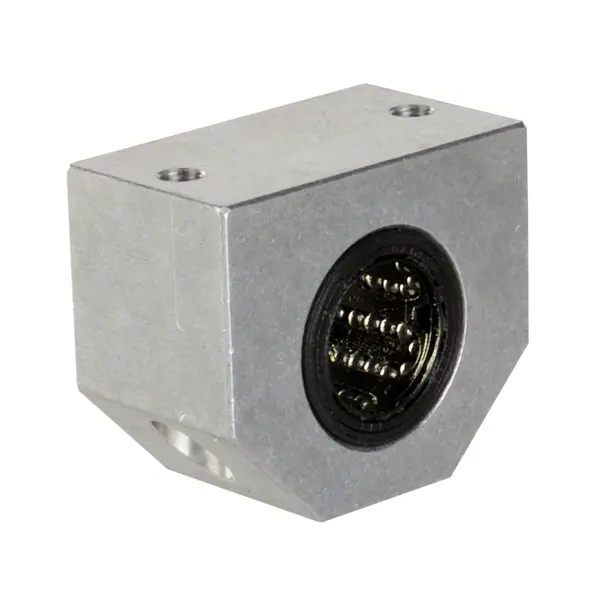

Einzelne Linear-Einheit in der Kompaktbaureihe

Die Lineargehäuse werden an der Anschlusskonstruktion angeschraubt.
Die Einzel-Lineargehäuse nehmen eine Kugelhülse auf, die in das Gehäuse eingepresst wird. Sie bewegen sich somit fest verschraubt unter dem bewegten Bauteil auf der Welle. Zur linearen Bewegung auf der Welle nutzen die Gehäuse Linearkugellager.

So können sie hohe Traglasten aufnehmen und sind für große Geschwindigkeiten geeignet.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist in einem einzigen Bauteil gefertigt und wird aus stranggepressten Aluminium hergestellt.
Die Bohrungen für den stabilen und hochpräzisen Halt der Linearkugellager werden unter Einhaltung strenger Industrietoleranzen gefertigt.

Lagerluft – Gehäuse mit Schlitz sind einstellbar

Dank der genauen Passungen ist für die meisten Anwendungen die Einstellung der radialen Lagerluft nicht nötig. Falls Sie jedoch eine Anwendung mit höherer Präzision haben, können Sie die Lineargehäuseeinheiten auch mit einstellbarer Lagerluft bestellen.

Für die einstellbaren Gehäuse benötigen Sie in jedem Fall ein Superkugellager oder ein Premium Kugellager. Die Standardkugellager sind in der Radialluft nicht einstellbar.

Standard
die Lagerluft ist hier nicht einstellbar.

Radialluft einstellbar
für genauere Einstellung der Lagerluft über eine Schraube am Gehäuse.

Die Auswahl des Kugellagers

Sie können die Compact-Lineargehäuse bei uns fertig montiert inkl. Kugelhülse bestellen. Sie haben die Möglichkeit auch einzelne Gehäuse ohne Kugellager zu bestellen.

Fertig montiert mit Kugelhülse (Compact-Linearkugellager)

Wenn Sie die fertig montiere Lineargehäuseeinheit bestellen, pressen wir die Kugelhülsen für Sie ein. Sie erhalten damit eine Gehäuseeinheit fertig zum Einbau.

Standard-Kugelhülse
ohne Winkelfehlerausgleich

Kugelhülsen mit Laufbahnplatten
die Ausführung mit Laufbahnplatten ermöglicht den Kugeln einen präzise geführten Lauf und vor allem die Einstellungsoption der radialen Lagerluft.

Gehäuse ohne Lager

Für den Einsatz von Linearkugellagern oder Gleitbuchsen jeden Herstellers geeignet.

Dichtung Kugellager

Sie haben zudem die Wahl die Kugelhülse mit Dichtung oder ohne Dichtung zu bestellen. Meist wird das Lager mit Dichtungen bestellt um Staub und Schmutz abzuweisen. Ohne Dichtungen ist häufig für den Einsatz bei höheren Temperaturen.
