Breitkeilriemen

  • sehr große Leistungsübertragung
  • für Varioantriebe mit stufenloser Übersetzung
  • gezahnt gefertigt für kleine Umlenkungen und zur Verbesserung der Biegewilligkeit
  • Kraftübertragung über die Flanken des Riemens
  • Hohe Quersteifigkeit durch quer zur Laufrichtung verlaufende Fasern
  • oft auch durch ähnliche Riemenabmessungen ersetzbar

Weitere Informationen

Für den Einsatz in Vario-Antrieben

Breitkeilriemen wurden für stufenlose Getriebe entwickelt.
Bei diesen Getrieben kann das Verhältnis der Drehzahlen der treibenden und der getriebenen Wellen (die Übersetzung) stufenlos variiert werden. Die stufenlose Drehzahlregelung ist durch die Veränderung der Scheibenbreite möglich. Die Breitkeilriemen, auch Variator-Riemen genannt, passen sich dabei automatisch an die Rillen der Riemenscheiben an.

Die Kraftübertragung findet über die Flanken des Riemens statt.
Breitkeilriemen sind aus Neopren gefertigt. Ihr spezielles Riemen-Design sorgt dafür, dass auch bei hoher dynamischer Belastung hervorragende Kraftübertragungs- und Steuereigenschaften gegeben sind.

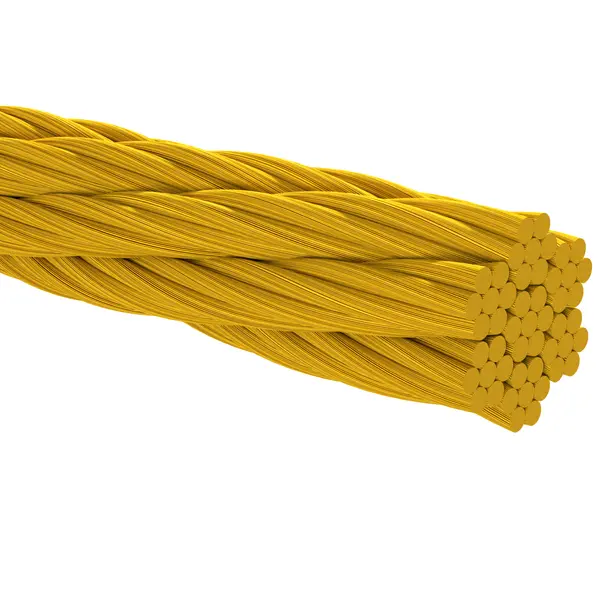

In Breitkeilriemen sind sehr dehnungsarme Zugstränge aus Polyester oder Aramid verbaut.
Die Zugstränge sind in eine Einbettmischung gefasst. Diese wird durch eine Elastomer-Lage verstärkt und bietet eine hohe Quersteifigkeit durch spezielle, quer zur Laufrichtung verlaufende Fasern.

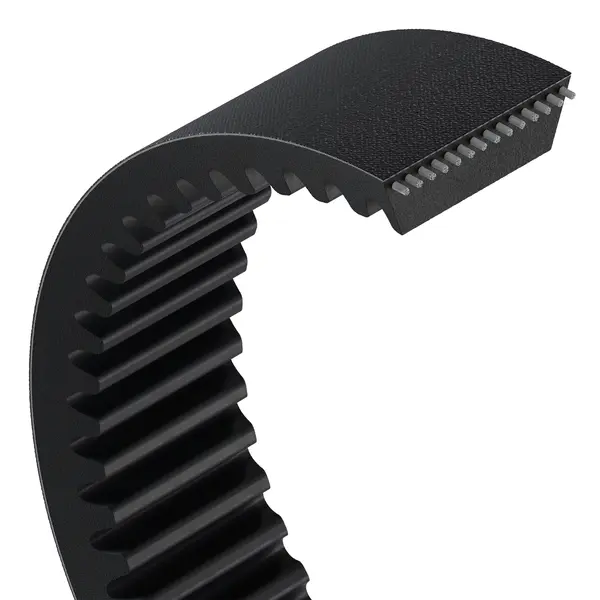

Breitkeilriemen sind flankenoffen und fast immer gezahnt gefertigt.
Dies ermöglicht, dass die trapezförmigen Riemen trotz relativ großer Riemenhöhe klein umgelenkt werden können. So verfügen die Variator-Riemen über eine hohe Biegewilligkeit.

Das richtige Maß finden

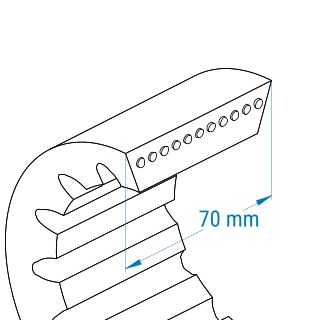

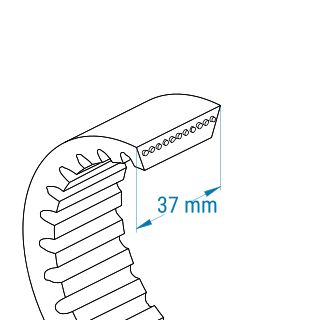

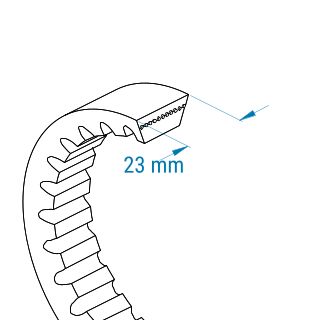

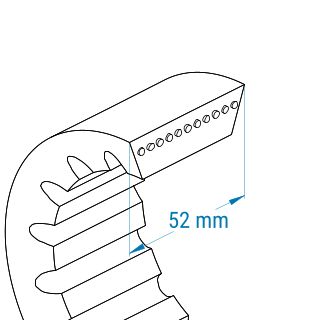

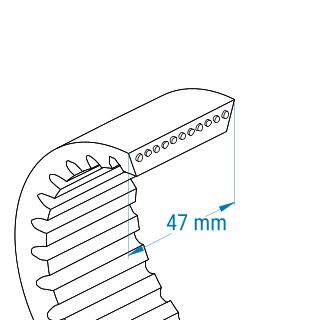

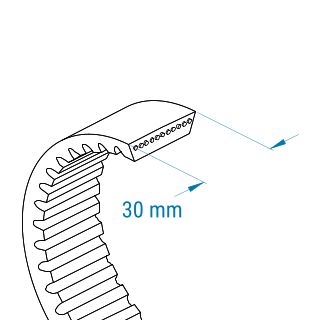

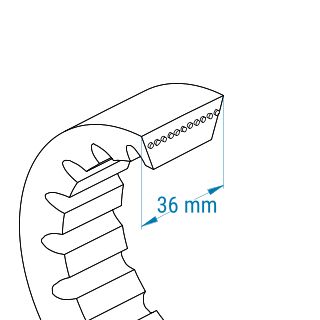

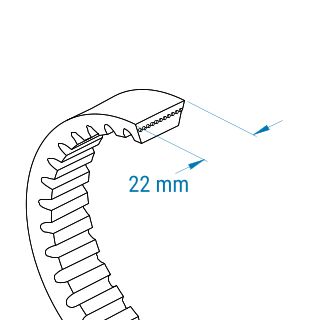

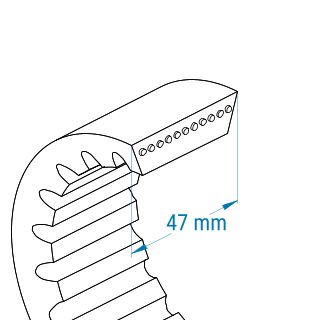

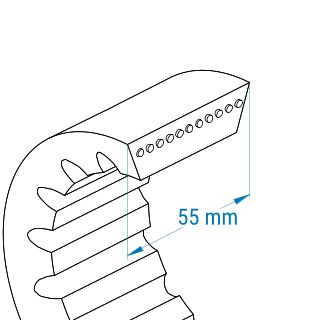

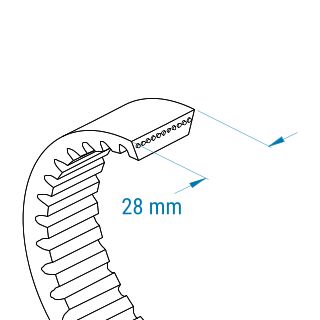

Das Höhe-Breite-Verhältnis der Riemen beträgt 1 : 2.
Die Breite darf in vielen Fällen geringfügig abweichen, da die Vario-Scheiben nachjustiert werden können. Die Riemenhöhe ist aber mitunter für die Kraft des Riemens verantwortlich und sollte daher ungefähr übereinstimmen.

Breitkeilriemen werden immer mit der Innenlänge angegeben.
Sie benötigen eine von den Standardmaßen abweichende Abmessung? Fragen Sie uns einfach an. Wir können viele weitere Abmessungen durch Abstechen der Riemen realisieren.

Produkteigenschaften

Breitkeilriemen ermöglichen...
... eine hohe Querstabilität.
... eine hohe Biegewilligkeit und Flexibilität.
... eine hohe, präzise und direkte Leistungsübertragung.
... eine maximale Längsflexibilität.
... eine kleine Riemen-Umlenkung.

Vorteile:

  • Mit dehnungsarmen Polyester- oder Aramid-Zugsträngen
  • Gezahnt gefertigt für kleinere Umlenkungen
  • Laufruhig und langlebig
  • Abriebfest und geringer Schlupf
  • Übersetzung bis 1 : 12 möglich
  • Antistatisch nach DIN 7719/ISO 1604
  • Elektrisch leitfähig nach ISO 1813
  • Temperaturbereich von -30 °C bis +70 °C, bedingt bis +100 °C

Wo werden Breitkeilriemen eingesetzt?

Breitkeilriemen werden überall dort verbaut, wo sich Variomatik- oder Varioantriebe vorfinden lassen.
Ihren Einsatz finden Vario-Riemen u. a. im Maschinenbau, in Textil-, Druckerei-, Land-, Ernte- und Werkzeugmaschinen und in der Fahrzeugtechnik.
