Breitkeilriemen 70X18

Breitkeilriemen im Profil 70X18

70 mm breiter Keilriemen für Varioantriebe.
Gefertigt aus Neopren, einem schwarzen synthetischen Kautschuk.
Dieser Breitkeilriemen in Industriequalität verfügt über einen trapezförmigen Querschnitt und überträgt die Kraft über die seitlichen Flanken. Bei Breitkeilriemen handelt es sich somit immer um kraftschlüssige Riemen. Das bedeutet, dass Riemen und Antriebsscheiben durch Haftreibung die Kraft übertragen.

Eigenschaften

Flankenoffen, formgezahnt und faserverstärkt. Das sorgt für eine hohe Stabilität und Querfestigkeit bei kleiner Umlenkung. Des Weiteren sind in Breitkeilriemen sehr dehnungsarme Zugträger aus Polyester oder Aramid verbaut. Somit hält der Riemen auch starken dynamischen Belastungen durch hervorragende Kraftübertragungs- und Steuereigenschaften stand.

Für Varioantriebe.
Breitkeilriemen werden in stufenlosen Regelantrieben eingesetzt. Sie laufen in Varioscheiben und dienen der Übertragung starker Kräfte. Eine stufenlose Drehzahlregelung des Antriebs ist durch die Veränderung der Scheibenbreite möglich.

Antriebsriemen – geschlossen gefertigt.
Breitkeilriemen sind in allen Standardlängen ab Lager vorrätig. Falls Sie eine Sonderbreite benötigen, können Sie sich auch Breitkeilriemen als Sonderzuschnitt von uns passend abstechen lassen.

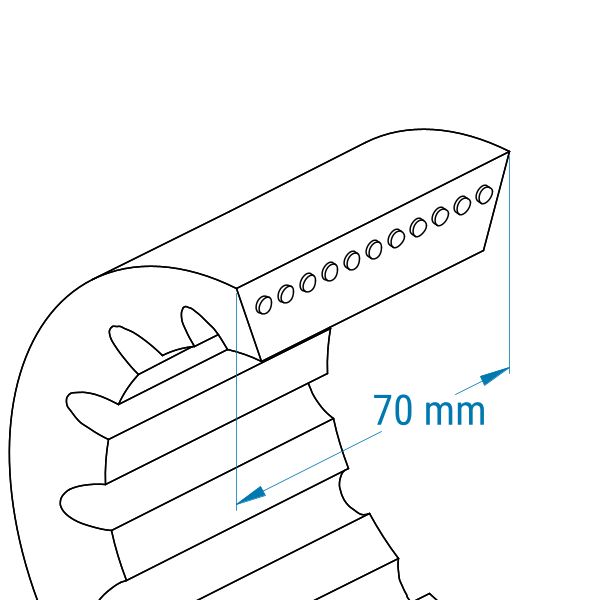

Das Profil 70X18

Die Profilbezeichnung der Breitkeilriemen wird immer mit der Breite x Höhe angegeben.
Hier ist zu beachten, dass die Riemenbreite im Vergleich zur Breite der Varioscheibe geringfügig abweichen kann. Da die Scheibe in der Breite verändert werden kann, ist die benötigte Breite am sichersten am bisher eingesetzten Riemen abzulesen.

Die Höhe des Riemens ist u. a. für die Kraft des Riemens ausschlaggebend. Aus diesem Grund sollte der Ersatzriemen etwa über die gleiche Riemenhöhe wie Ihr aktueller Riemen verfügen.

Die Länge des 70X18-Breitkeilriemens wird in der Innenlänge (Li) angegeben.
Die Höhe des Riemens ist u. a. für die Kraft des Riemens ausschlaggebend. Aus diesem Grund sollte der Ersatzriemen etwa über die gleiche Riemenhöhe wie Ihr aktueller Riemen verfügen.

Polyesterzugträger

Die Zugträger im Keilriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Bei geringer Belastung sind Polyesterzugträger im Einsatz.
Sie ermöglichen eine hohe Biegewilligkeit und einen geringen Querschnitt. Zudem sind Polyesterzugträger für korrosive Umgebungen (bspw. chlorhaltiges Wasser) geeignet.

Wie Sie den passenden Riemen finden

Für die Bestellung eines Keilriemens sind die Maße der Breite und Länge wichtig.
Bei der Breite ist die obere Breite zu ermitteln. Diese lässt sich am besten an der Keilriemenscheibe abmessen, in der Lauffläche für den Riemen. Messen Sie hierzu oben an einer Laufrille die Breite.
Damit der Riemen reibungslos läuft ist es wichtig, dass er bündig mit der Keilriemenscheibe abschließt und nicht auf der Scheibe aufliegt, sondern von den Flanken gehalten wird.

Die Breite kann auch am Riemen direkt abgemessen werden. Allerdings weichen die Breiten der Keilriemen durch längeren Einsatz meist etwas ab.

Keilriemen können mit drei verschiedenen Längen angegeben werden: Die Innenlänge (Li), die Außenlänge (La) und die Wirklänge (Lw).

Die Außenlänge wird gemessen, indem ein Maßband außen um den Riemen herum gelegt wird. Die Innenlänge ist dementsprechend durch das Anlegen des Maßbandes innen am Riemen zu ermitteln.
Die Wirklänge ist hingegen dort, wo der Riemen seitlich auf die Scheibe wirkt.
