Schrägkugellager

Einreihige oder zweireihige Lager

Einreihige Schrägkugellager haben eine geringe Winkeleinstellbarkeit und nehmen kombinierte Belastungen wie Radial- und Axialbelastungen auf. Ihre axiale Tragfähigkeit nimmt mit dem Berührungswinkel zu.

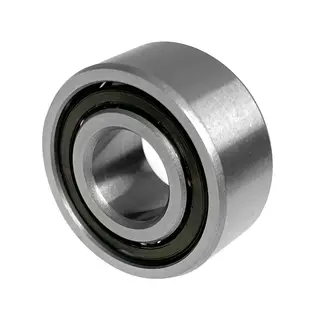

Zweireihige Schrägkugellager sind besonders für Lagerungen mit hoher radialer und beidseitiger axialer Belastung geeignet. Sie können sowohl von einer als auch von beiden Richtungen belastet werden. Sowohl einreihige als auch zweireihige Lager nehmen höhere axiale Belastungen als Rillenkugellager auf.

Offen oder abgedichtet

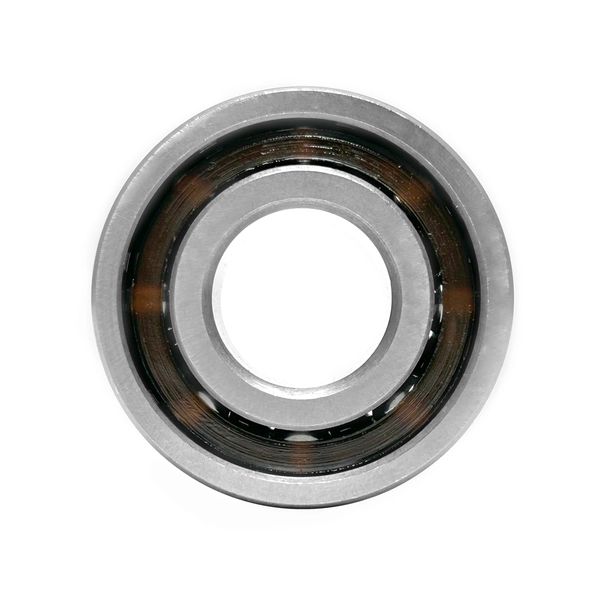

Offene Schrägkugellager eignen sich besonders für Anwendungen, die regelmäßige Wartung und Schmierung erfordern. Sie bieten Flexibilität bei der Schmierung, sind jedoch weniger geschützt gegen äußere Einflüsse und müssen häufiger gewartet werden. Zusätzlich ermöglicht offene Bauform die höchsten Drehzahlen.

Abgedichtete Schrägkugellager bieten einen hohen Schutz gegen Verunreinigungen und halten Schmiermittel effizient im Lager. Diese Lager minimieren den Wartungsaufwand und verlängern die Lebensdauer durch verbesserten Schutz vor Staub und Feuchtigkeit.

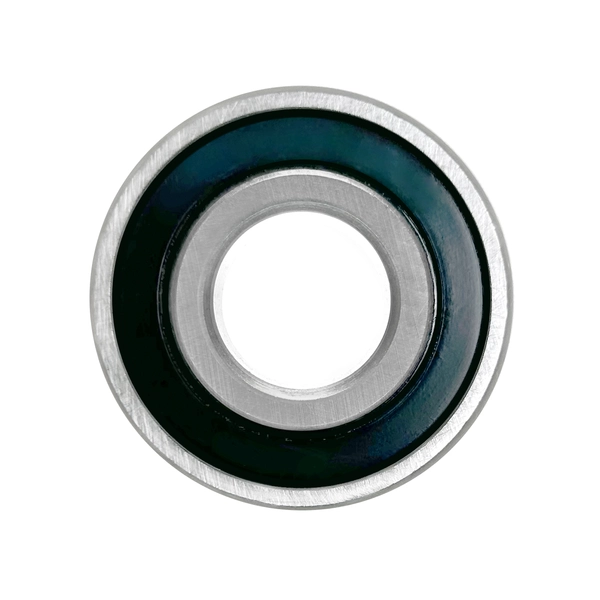

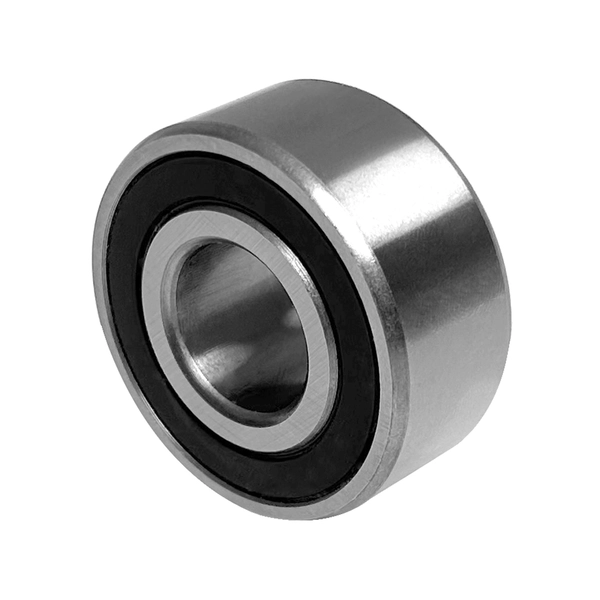

Gummidichtungen (RS): Diese Dichtungen bieten einen hervorragenden Schutz gegen Feuchtigkeit und Schmutz.

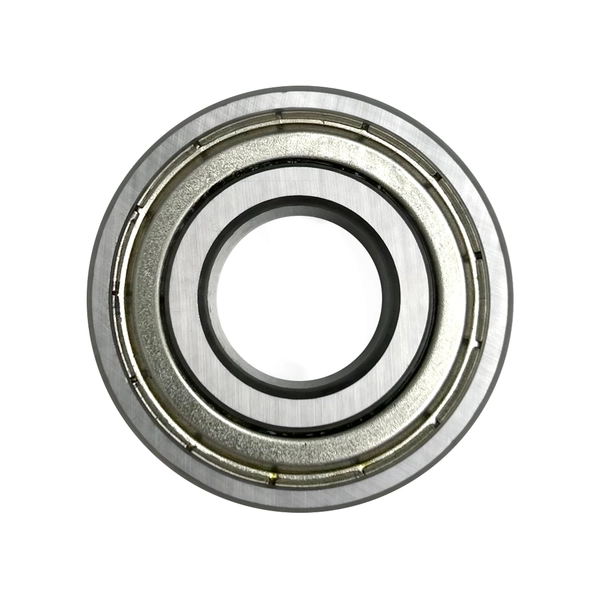

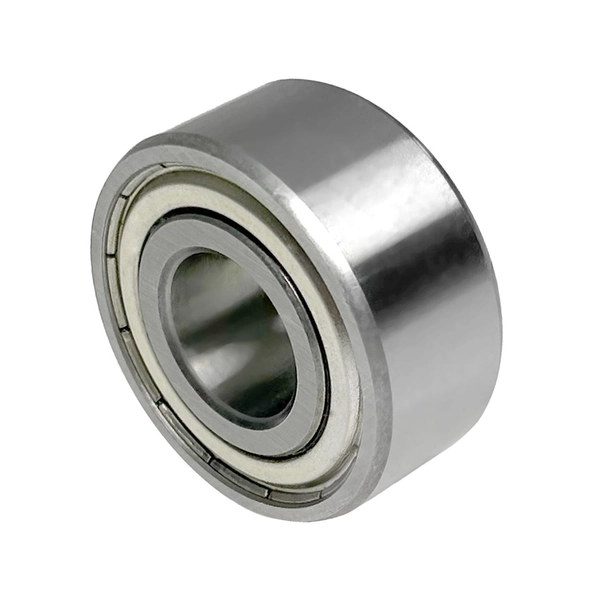

Metallabdeckungen (ZZ): Diese Dichtungen bieten weniger Schutz gegen Verunreinigungen als Gummidichtungen, ermöglichen jedoch höhere Drehzahlen und eine geringere Reibung.

Kombinierte Lasten

Die Konstruktion sorgt für hohe Tragfähigkeit bei kombinierten Lasten. Einreihige Lager bewältigen radiale und axiale Lasten in eine Richtung, zweireihige Lager Axiallasten in beide Richtungen sowie radiale Lasten. Zweireihige Lager können bis zu 40% höhere axiale Lasten aufnehmen als einreihige Lager.

Für Drehzahlen bis zu 20.000 U/min

Entwickelt für Hochgeschwindigkeitsanwendungen erfüllen die Lager höchste Qualitätsnormen und sind perfekt für Anwendungen im Maschinenbau und in Werkzeugmaschinen geeignet. Einreihige Lager sind für Drehzahlen bis zu 20.000 U/min geeignet, ideal für Elektromotoren und Pumpen.

Hohe Steifigkeit und Präzision

Der enge Kontaktwinkel garantiert hohe Steifigkeit, unerlässlich in präzisionskritischen Anwendungen wie Robotik und Luftfahrtindustrie. Hochpräzise Lager erreichen Genauigkeiten bis zu P4 oder P2 nach ISO-Normen und bieten minimale Verformung unter Last.

Konstruktion für paarweises Montieren

Für erhöhte Belastbarkeit werden Schrägkugellager paarweise montiert. Sie können in X-, O- oder Tandemanordnung eingebaut werden. Tandem-Anordnungen bewältigen axiale Lasten um bis zu 30% mehr als Einzelanordnungen, was die Leistung und Lebensdauer Ihrer Maschinen verbessert.

Geringe Geräuschentwicklung und Temperatur

Hochwertige Schrägkugellager produzieren Geräuschpegel von unter 70 dB. Präzise Fertigung und angemessene Schmierung reduzieren die Geräuschentwicklung weiter.
Sie sind für den Betrieb in einem Temperaturbereich von -30 °C bis +150 °C geeignet.
