Pendelkugellager

Offen oder abgedichtet

Pendelkugellager gibt es als offene und abgedichtete Varianten. Offene Lager ermöglichen höhere Drehzahlen von bis zu 45.000 U/min, während abgedichtete Varianten mit Dichtscheiben (RS) einen besseren Schutz gegen Verunreinigungen bieten.

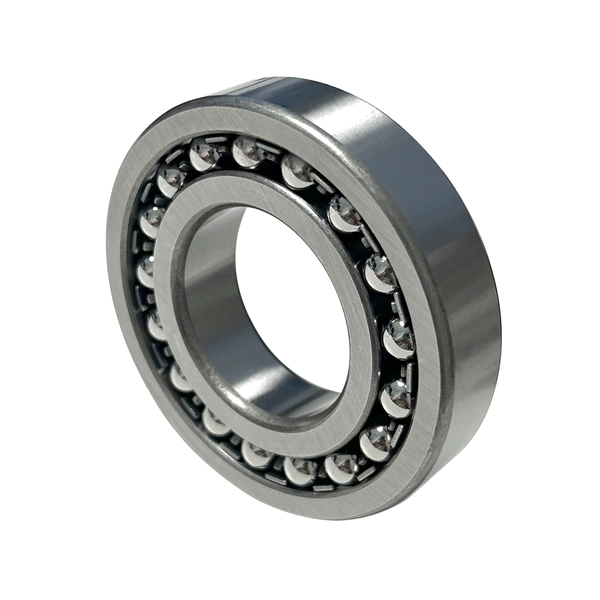

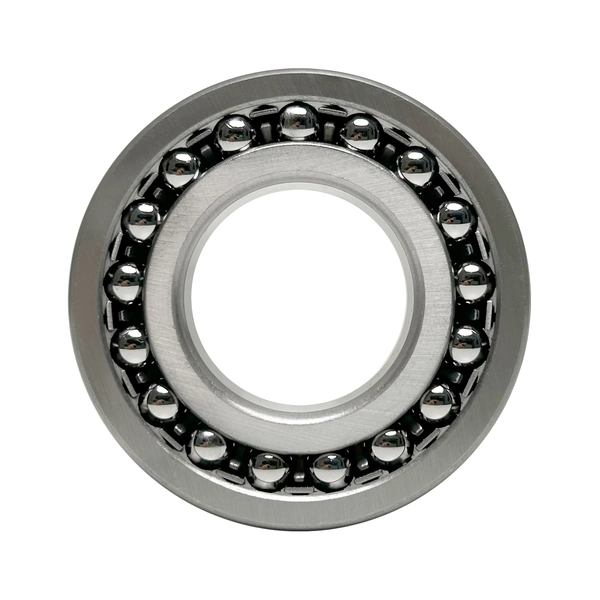

Offene Pendelkugellager: Offene Lager erreichen ohne Dichtungen höhere Drehzahlen und sind ideal für Anwendungen mit hohen Geschwindigkeiten. Sie sind leicht zu schmieren, was die Wartung erleichtert und die Effizienz erhöht.

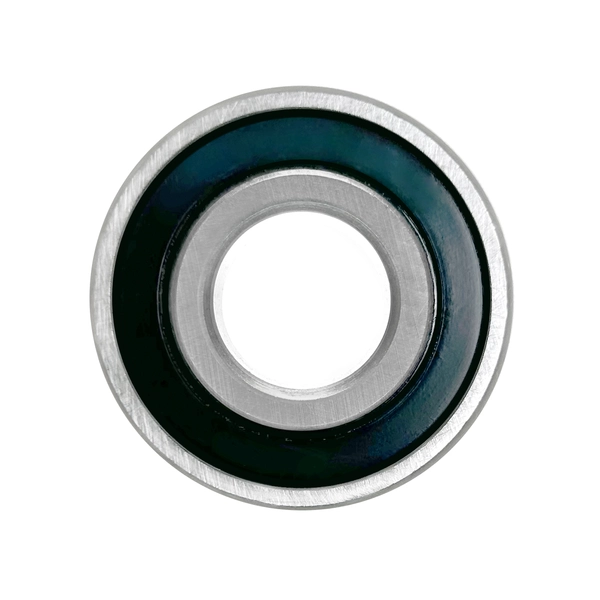

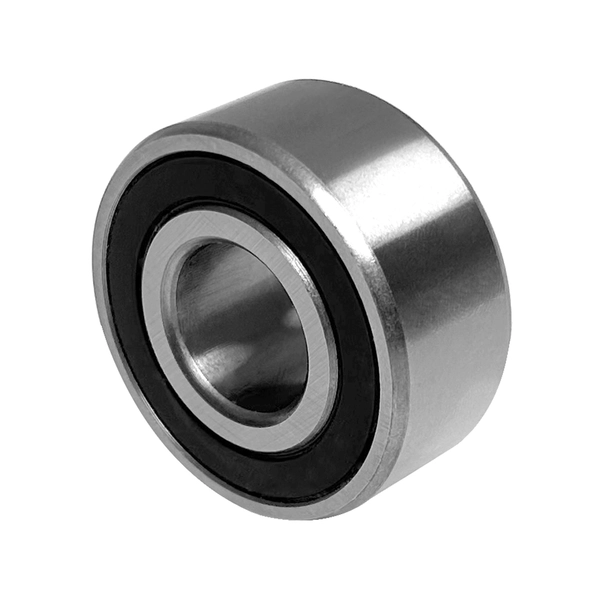

Geschlossene Pendelkugellager: Diese Lager sind auf Lebensdauer geschmiert, was den Wartungsaufwand reduziert. Die Lippendichtungen bestehen aus Blechdeckscheiben, die mit synthetischem Kautschuck (NBR) beschichtet sind. Diese Konstruktion schützt das Lager effektiv vor Staub und Feuchtigkeit, verlängert die Lebensdauer und sorgt dafür, dass die Schmierstoffe im Lager bleiben. Die Käfige können aus Stahl, Kunststoff oder Messing gefertigt sein. Dadurch wird die Anpassungsfähigkeit an verschiedene Betriebsbedingungen erhöht.

Selbstjustierung

Pendelkugellager haben zwei Kugelreihen und einen hohlkugeligen Außenmantel, was eine automatische Winkelausrichtung von bis zu 4° ermöglicht. Mit zwei Kugelreihen bieten sie einen zusätzlichen Winkelversatzausgleich und können Ausrichtungsfehler und Wellendurchbiegungen kompensieren.

Aufgrund ihrer selbstjustierenden Eigenschaften und der hohen radialen Belastbarkeit werden Pendelkugellager in zahlreichen Bereichen eingesetzt, einschließlich Landwirtschaft, Fördertechnik und Schwerindustrie. Sie sind für Temperaturbereiche von -30°C bis +150°C geeignet.

Für hohe Belastungen

Pendelkugellager sind für relativ hohe radiale Lasten ausgelegt, während sie nur begrenzte axiale Lasten aufnehmen können. Die Tragfähigkeit hängt von der Baugröße und Ausführung des Lagers ab, aber typischerweise sind sie für Anwendungen geeignet, bei denen hauptsächlich radiale Belastungen auftreten und geringe axiale Belastungen toleriert werden müssen.

Niedriger Reibungswiderstand

Pendelkugellager bieten durch ihre spezielle Geometrie und das Design der Laufbahnen einen niedrigen Reibungswiderstand. Dies reduziert die Wärmeentwicklung, senkt die Betriebstemperaturen und verbessert die Energieeffizienz. Dadurch verlängert sich die Lebensdauer der Lager, was längere Wartungsintervalle und minimalen Wartungsaufwand bedeutet. Zudem reduzieren Pendelkugellager Laufgeräusche und Schwingungen, z.B. in Gebläsen.

Verfügbarkeit in verschiedenen Ausführungen

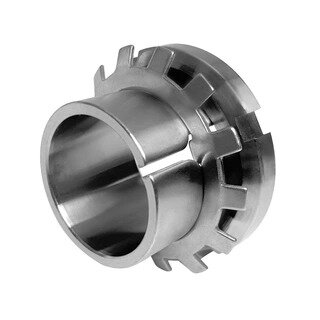

Für einen besonders ruhigen und stabilen Lauf können Sie auf einen verbreiteten Innenring zurückgreifen. Es gibt Pendelkugellager in unterschiedlichen Materialausführungen, wie zum Beispiel Stahl oder rostfreier Stahl. Die Verwendung von korrosionsbeständigen Materialien sorgt dafür, dass die Lager auch in anspruchsvollen Umgebungen zuverlässig funktionieren. Zusätzlich gibt es Lager sowohl mit Zylinder- als auch mit Kegelbohrungen, die verschiedene Montagemöglichkeiten bieten.

Betrieb unter schwierigen Bedingungen

Pendelkugellager sind für den Betrieb unter schwierigen Bedingungen geeignet. Sie bieten hervorragende Schwingungskompensation und können Fehlausrichtung und hohe Belastungen ausgleichen, was sie ideal für den Einsatz in robusten industriellen Umgebungen macht.
