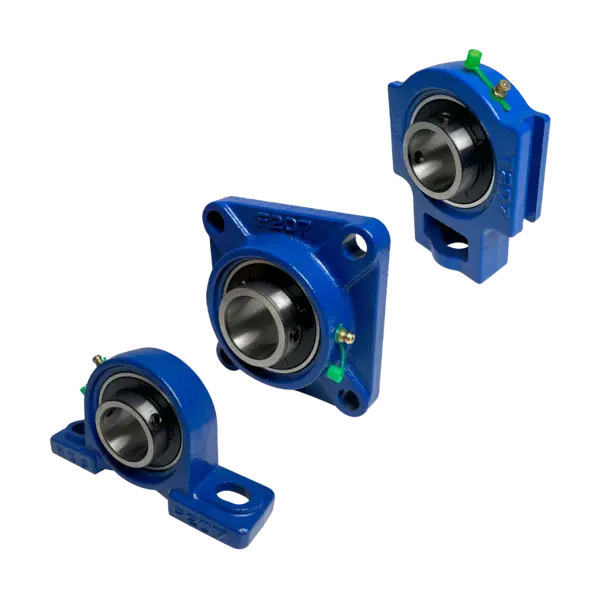

Gehäuseeinheiten

Zur Lagerung von Wellen

Die Gehäuseeinheiten werden hauptsächlich als Festlager eingesetzt, sind jedoch auch für niedrige Belastungen und Drehzahlen als Loslager geeignet. Die Gehäuse werden mithilfe der Anschlusskonstruktion verschraubt. Für die Anschraubflächen genügen entfeinerte Toleranzen. Gehäuseeinheiten bestehen aus einem Gehäuse und einem Lager.

Stehlager

Stehlagereinheiten haben einen langen oder kurzen Fuß. Gehäuse mit langem Fuß werden durch Langlochbohrungen, Gehäuse mit kurzem Fuß durch Sackloch-Gewindebohrungen mit der Anschlusskonstruktion verschraubt. Stehlager sind vormontierte Gehäuselagereinheiten, die auf einer Anschraubfläche aufrecht stehend montiert werden. Diese Bauweise umfasst ein bereits in das Gehäuse integriertes Wälzlager.

Flanschlager

Flanschlagereinheiten sind in Zweiloch-, Dreiloch- und Vierlochausführungen erhältlich. Die Gehäuseformen variieren zwischen oval, dreieckig, quadratisch und rund. Flanschlagergehäuse ermöglichen Ihnen höchste Flexibilität. Für die Befestigung verfügen die Gehäuse über Durchgangsbohrungen.

In einigen Baureihen sind zudem Modelle mit Zentrieransatz verfügbar. Der Zentrieransatz wird in einer Ausdrehung in der Maschinenwand montiert. Dies gewährleistet eine zentrische Ausrichtung der Gehäuse und entlastet die Befestigungsschrauben von auftretenden Radialkräften.

Sie werden oft in Kombination mit Spannlagern verwendet, eignen sich jedoch ebenso für Schräg- und Pendelkugellager sowie Tonnen- und Pendelrollenlager.

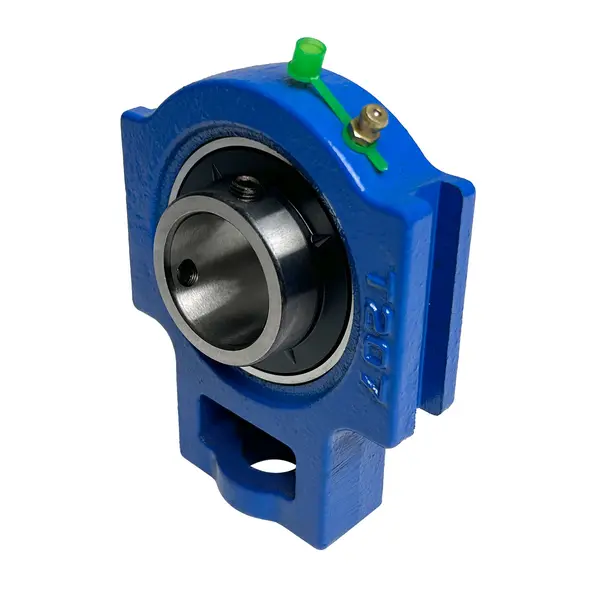

Spanngehäuseeinheiten

Spann-Gehäuseeinheiten sind verschiebbar oder schwenkbar. Sie werden eingesetzt, wenn Wellen lange Verschiebewege ausführen müssen.
