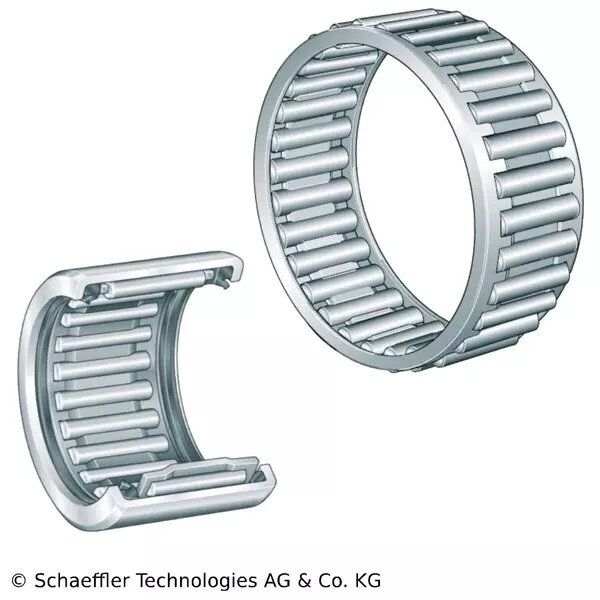

INA Nadellager
Nadellager stellen eine Sonderbauform des Zylinderrollenlagers dar und eignen sich daher besonders gut zur Aufnahme hoher Radialkräfte.
Nadellager können sowohl mit als auch ohne Innenring ausgeführt werden und bis auf kombinierte Nadel-Axial-Rillenkugellager eignen sich alle Bauarten ausschließlich für radiale Belastungen.
Im Vergleich zu Zylinderrollenlagern haben Nadellager geringere Außendurchmesser und bieten daher eine hohe Tragfähigkeit bei kleinerer Bauhöhe.
Verglichen mit anderen Wälzlagern bieten Nadellager eine größere radiale Steifigkeit sowie eine geringe Stoßempfindlichkeit.
Nadelkränze können auch direkt im Gehäuse oder auf der Welle laufen.
Hilfe bei der Auswahl des korrekten Nadellagers
Rollenlager mit sehr geringer Baugröße

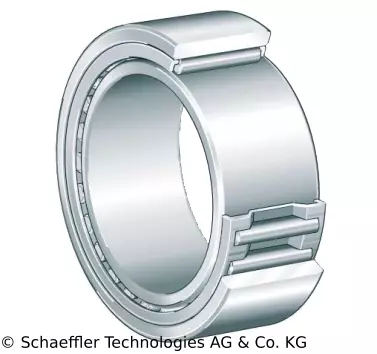

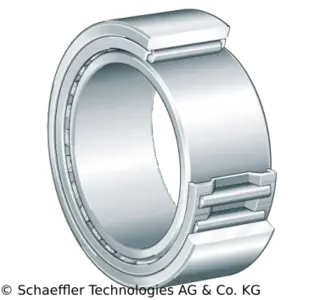

Die ein- oder zweireihigen Baueinheiten bestehen aus spannend gefertigten bordlosen Außenringen, Nadelkränzen und herausnehmbaren Innenringen.
Da die Lager nicht selbsthaltend sind, lassen sich Außenring, Nadelkranz und Innenring getrennt voneinander einbauen.
Nadellager ohne Borde sind X-life-Lager.
Bei dieser Ausführung ist die Oberfläche der Laufbahnen optimiert. Das führt zu einer höheren Tragfähigkeit und längeren Lebensdauer.
Anwendung finden Nadellager bei kleinen bis mittleren Drehzahlen sowie bei Pendelbewegungen.
Aus diesem Grund werden sie als Pleuellagerungen, Kipphebellagerungen, Pendelachsen in Fahrzeugen oder bei einem begrenzten radialen Bauraum eingesetzt.
Allgemein steht der Begriff Nadellager eher für einen Oberbegriff
Denn, unter der Bezeichnung gibt es ein Spektrum weiterer spezieller Typen:

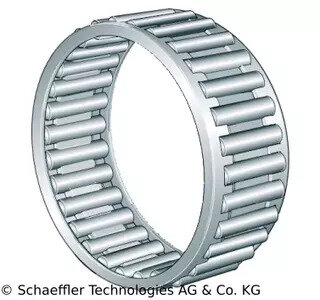

- Nadelkränze

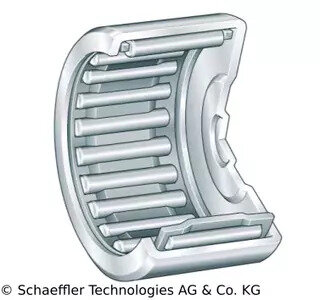

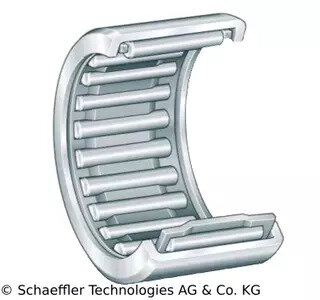

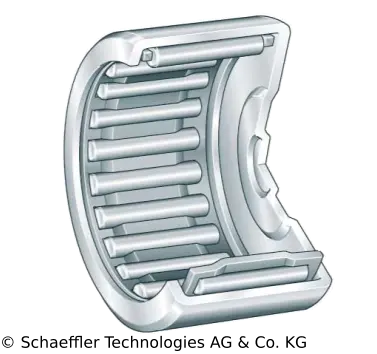

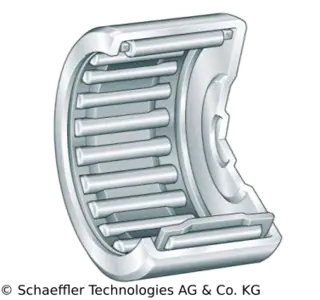

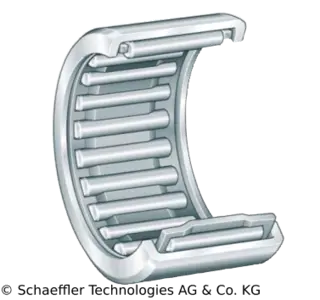

- Nadelhülsen, Nadelbüchsen

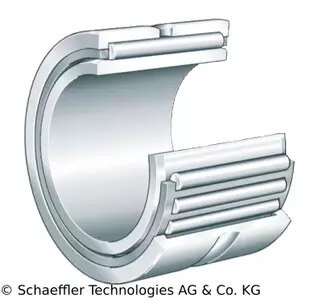

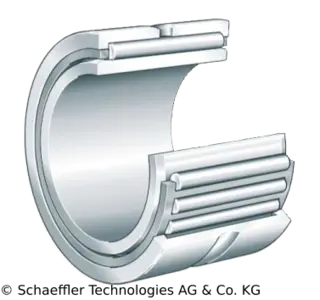

- Nadellager mit massivem Außenring

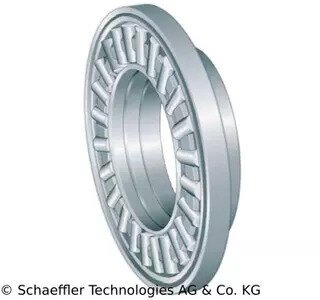

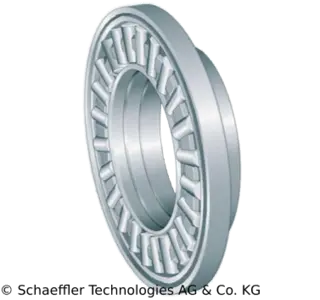

- kombinierte Nadellager (Nadellager und Axial-Lager in einer Einheit)
- Sonderformen wie nadelgelagerte Stützrollen
Im Verhältnis zum Wälzkörperdurchmesser (>2,5) ist der kreiszylindrische Wälzkörper im Nadellager mit seiner Längen größer.
Nadellager werden bevorzugt in Getrieben und Motoren verwendet. Grund hierfür ist, dass die Lager eine sehr geringe Baugröße aufweisen.
Bei einem Nadellager verzichtet man oft auf einen Innenring.
Als Lauffläche dient direkt eine entsprechend ausgelegte Welle, bevorzugt mit einer gehärteten Oberfläche. Entsprechend ist bei Nadellager der Nadelkäfig häufig ohne Gehäuse und Innenring.
Verkippungen auf der Welle können Nadellager nicht aufnehmen.
Dazu sind sie ungeeignet, da bei diesem Vorgang, eine hohe Kantenpressung auftritt. So wird die Lebensdauer enorm reduziert.

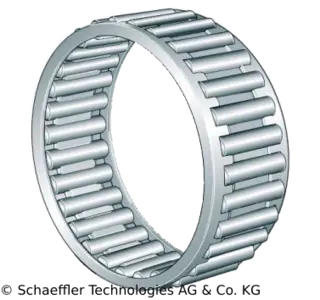

Nadelkranz ohne Innenring
Lager ohne Innenring sind radial besonders raumsparend. Sie setzen jedoch voraus, dass die Laufbahn auf der Welle gehärtet und geschliffen ist. Der Nadelkranz kann zusammen mit dem Außenring oder mit der Welle montiert werden. Er kann auch nachträglich zwischen Außenring und Welle geschoben werden.

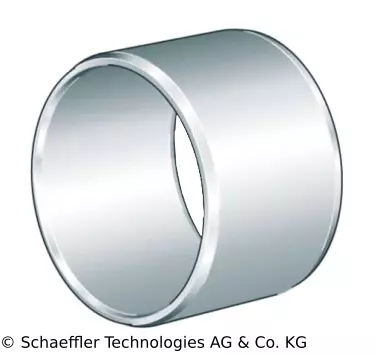

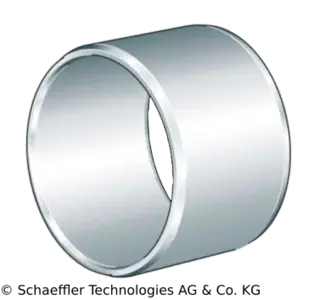

Innenring

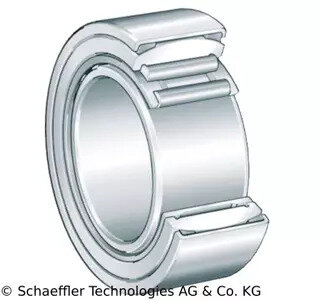

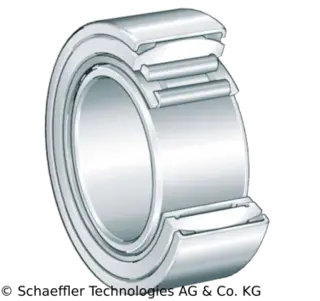

Lager mit Innenring werden eingesetzt, wenn die Welle nicht als Wälzlagerlaufbahn ausgeführt ist. Der Nadelkranz kann zusammen mit dem Außenring oder mit dem Innenring montiert werden. Er kann auch nachträglich zwischen Außen- und Innenring geschoben werden.
Verschiebeweg des Innenrings
Der Standard-Innenring erlaubt Axialverschiebungen innerhalb der in den Maßtabellen angegebenen Werte „s“. Treten größere Verschiebungen auf, kann der Standardring durch einen breiteren Innenring IR ersetzt werden.
Dichtringe und breitere Innenringe
Zur Abdichtung der Lager von außen können Dichtringe der Baureihen G, GR und SD in Kombination mit den breiteren Innenringen IR eingesetzt werden. Die Dicht- und Innenringe sind auf die Nadellager abgestimmt. Die Mantelfläche der Innenringe kann als Gleitfläche für die Dichtlippen genutzt werden. Dichtringe, siehe Link und TPI 128, Dichtringe einlippig und zweilippig. Die Dichtringe dürfen nicht als Anlauffläche für den Käfig genutzt werden!
Käfige
Die Käfige sind aus Stahlblech oder Kunststoff. Lager mit Kunststoffkäfig haben das Nachsetzzeichen TV. Vor dem Einsatz der Lager mit Kunststoffkäfig ist die Verträglichkeit des verwendeten Schmierstoffs gegenüber dem Käfigwerkstoff (PA66-GF/H) zu prüfen!
Schmierung
Offene Nadellager ohne Borde sind mit Fett oder Öl schmierbar. Zweireihige Lager können durch eine Schmiernut und Schmierbohrung im Außenring geschmiert werden und haben das Nachsetzzeichen ZW-ASR1. Lager mit Schmierbohrung im Innenring haben das Nachsetzzeichen IS1.
Abdichtung
Nadellager ohne Borde sind nicht abgedichtet.
Betriebstemperatur
Lager mit Kunststoffkäfig können bei Betriebstemperaturen von -20 °C bis +120 °C eingesetzt werden.
Nachsetzzeichen
| Zeichen | Bedeutung |
|---|---|
| C3 | Radialluft größer als normal |
| P5 | hohe Maß-, Form- und Laufgenauigkeit |
| RSR | einseitig schleifende Dichtung |
| TV | Lager mit Käfig aus glasfaserverstärktem Polyamid 66 |
| ZW | zweireihig, abhängig von der Baugröße |
| 2RSR | beidseitig schleifende Dichtung |
