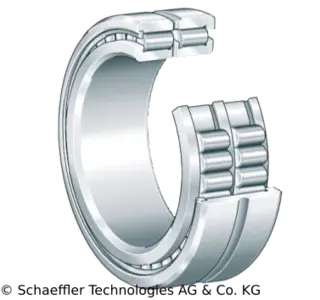

FAG Zylinderrollenlager

Informationen

Zylinderrollenlager werden nach DIN 5412 gefertigt und haben eine große radiale Tragfähigkeit. Ein Zylinderrollenlager ist dafür in axialer Richtung nicht bzw. nur sehr wenig belastbar.

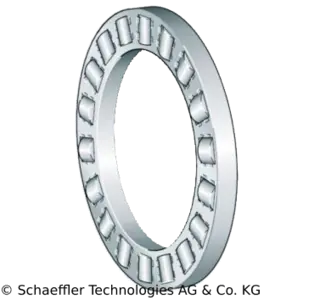

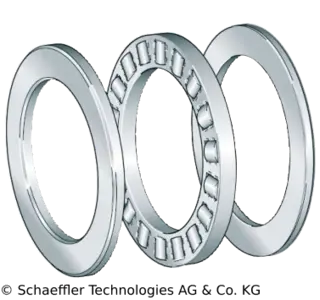

Von Zylinderrollenlagern sind die Wälzkörper Kreiszylinder. Die Bauformen der Zylinderrollenlager sind unterschiedlich gefertigt. Bedingt durch die Bauform können Zylinderrollenlager ausschließlich radiale oder zusätzlich axiale Kräfte aufnehmen. Die Anordnung der „Borde“ am Innen- und Außenring ist das Merkmal der Bauform. Fehlt die Borde, kann der Innenring abgezogen werden. Bei anderen Varianten kann der Innenring auch von beiden Seiten abgezogen werden. Deswegen eignen sich die Zylinderrollenlager bei Festloslagerungen als auch bei Loslagern. Dies deshalb, da Axialverschiebungen in gewissen Grenzen möglich sind.

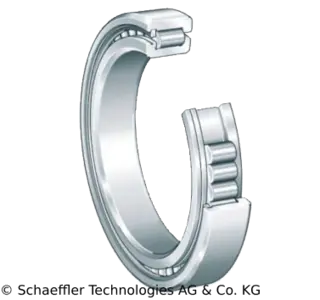

Standard-Bauformen einreihiger Zylinderrollenlager:

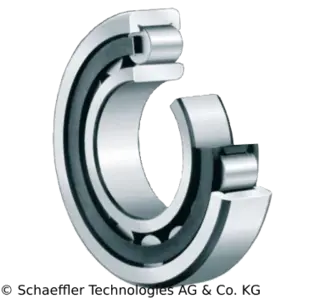

• NU: zwei feste Borde am Außenring, kein Bord am Innenring
• N: kein Bord am Außenring, zwei Borde am Innenring

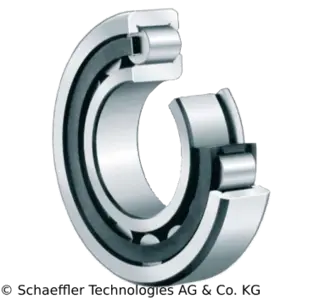

• NJ: zwei Borde am Außenring, ein Bord am Innenring

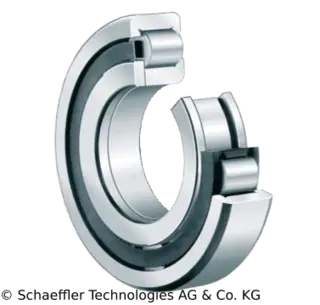

• NUP: zwei Borde am Außenring, ein Bord am Innenring und eine lose Bordscheibe am Innenring

Ein Zylinderrollenlager ohne abziehbaren Ring wird mit dem Vorsetzbuchstaben „R“ bezeichnet.

Nachsetzzeichen
