Kettenräder

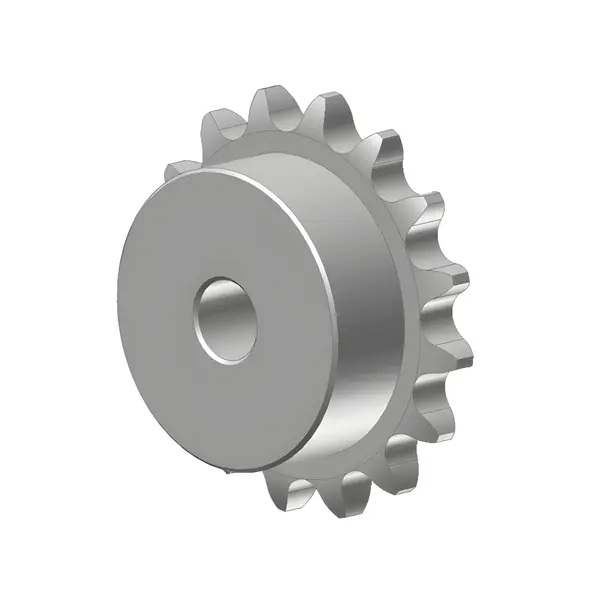

Kettenräder mit Nabe

Im Unterschied zu Kettenradscheiben sind Kettenräder mit einer seitlichen Nabe gefertigt. Die Nabe am Kettenrad sorgt dafür, dass sich das Maschinenelement einfach auf einer Welle montieren lässt. Meist wird hierzu in der Nabe eine Gewindebohrung gesetzt, die dem Verklemmen des Kettenrads mit der Antriebswelle dient.

Zu den Präzisionswellen

Kettenräder treiben Rollenketten an

Kettenräder dienen dazu, eine Rollenkette zu führen und anzutreiben.
Hierfür sind die Zähne eines Kettenrads so konstruiert, dass sie in die Glieder einer Rollenkette eingreifen. Zusammen mit diesen Ketten bilden Kettenräder einen Kettenantrieb.

Tipp: Kettenräder mit mehr als 15 Zähnen laufen erheblich ruhiger als Räder mit weniger Zähnen.

Bei der Auswahl von Kettenrad und Kette muss auf das Profil geachtet werden.
Kettenräder sind nach DIN 8192 genormt - dies gilt gleichermaßen für Kettenrad (auch "Form B") und Kettenradscheibe (auch "Form A"). Sie passen zu Rollenketten nach DIN 8187 (ISO 606) oder DIN 8188.

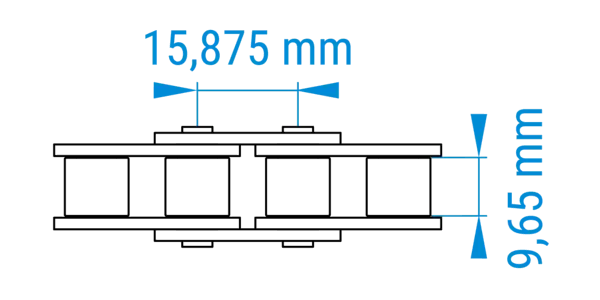

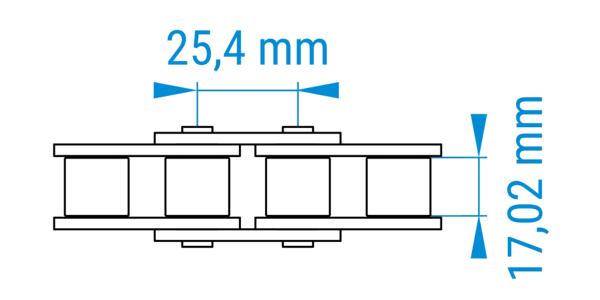

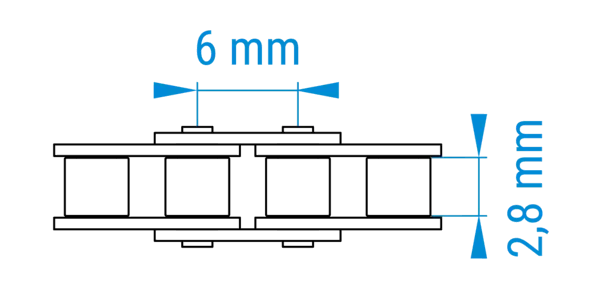

Beispiel: Ein Kettenrad im 08B-Profil benötigt auch eine Kette desselben 08B-Profils.

Standardmäßig werden Kettenräder aus Stahl C45 gefertigt

Alle gängigen Kettenräder werden meist aus Stahl C45 gefertigt. Sehr große Kettenräder jedoch auch aus anderen Eisenlegierungen. Bestehen die Maschinenelemente aus vollkommen anderen Materialien, sind diese nicht mehr genormt. Hierzu gehören beispielsweise Kettenräder aus Kunststoff.

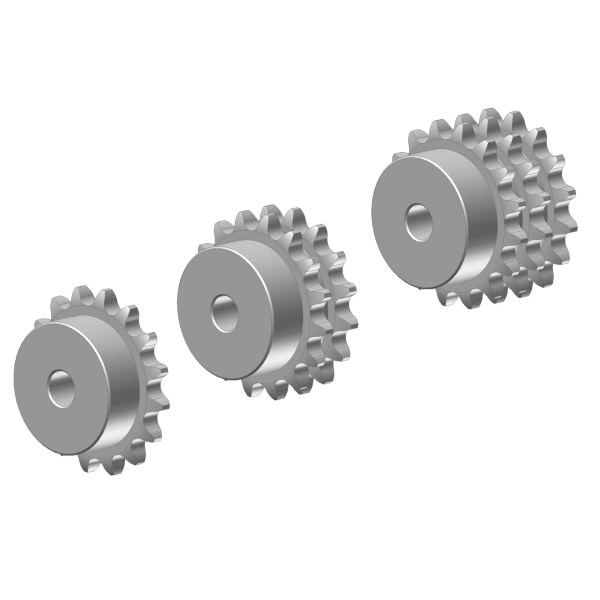

Kettenräder sind in einfach, zweifach und dreifach Rollenketten erhältlich

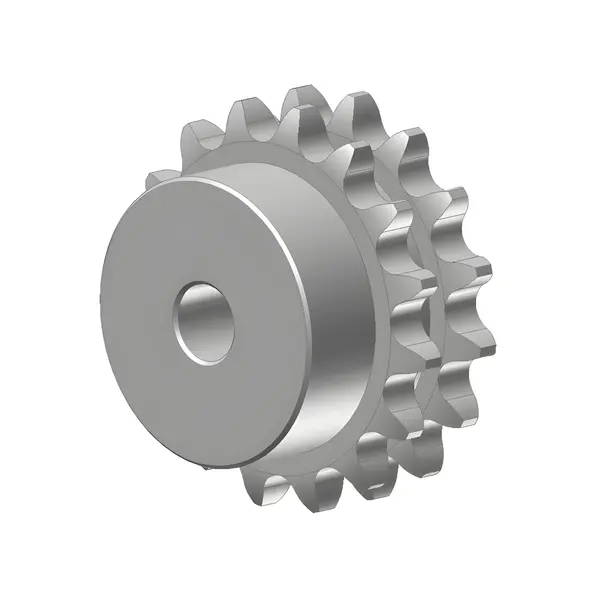

Das bedeutet, dass das Rad über ein bis drei Zahnkränze verfügt. Rollenketten sind dementsprechend auch in den Ausführungen simplex (einfach), duplex (zweifach) und triplex (dreifach) verfügbar und müssen selbstverständlich passend hierzu gewählt werden.

Zu den Rollenketten

Kettenräder einbaufertig direkt bestellen

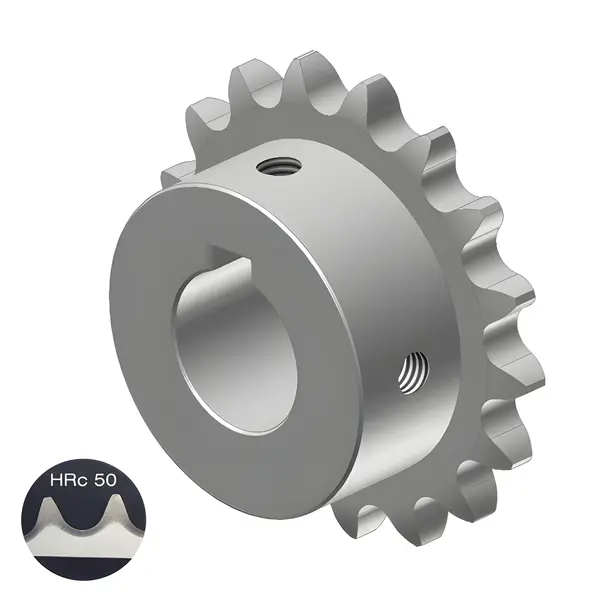

Komplett fertig bearbeitete Kettenräder – mit Bohrung, DIN-Nut und Befestigungsbohrungen finden Sie bei uns direkt im Onlineshop.

Zu den Einbaufertigen Kettenrädern

Produkteigenschaften

• Verfügen über eine Nabe
• Aus Stahl C45 gefertigt
• Als simplex (einfach), duplex (zweifach) oder triplex (dreifach) erhältlich
• Nach DIN 8192 genormt

Zahnräder ermöglichen...
... das Führen und Antreiben von Ketten.
... eine einfache und schnelle Befestigung auf Wellen.
... eine formschlüssige Kraftübertragung.
... eine hohe Werkstofffestigkeit durch Stahl.

Wo werden Kettenräder eingesetzt?

Verwendung finden Kettenräder in den unterschiedlichsten Feldern.
Dazu gehören u. a. der Maschinen- und Werkzeugmaschinenbau sowie die Textil- und Verpackungsindustrie. Zusätzlich werden sie in der Transporttechnik, in der Land-und Forstwirtschaft und im Fischereiwesen eingesetzt.
