Kettenradscheiben

Kettenradscheiben – Kettenräder ohne Nabe

Kettenradscheiben werden im Unterschied zu Kettenrädern ohne seitliche Nabe gefertigt. Sie führen die Rollenkette und laufen auf Wellen.
Hierfür sind die Zähne einer Kettenradscheibe so konstruiert, dass sie in die Glieder einer Rollenkette eingreifen. Zusammen mit diesen Ketten bilden Kettenradscheiben einen Kettenantrieb.
Tipp: Kettenradscheiben mit mehr als 15 Zähnen laufen erheblich ruhiger als Scheiben mit weniger Zähnen.

Zu den Rollenketten

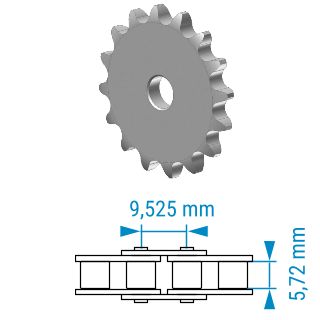

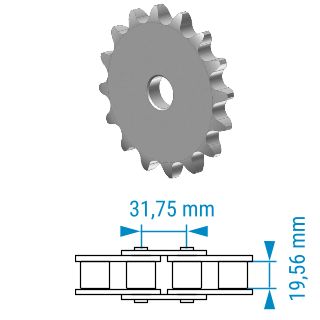

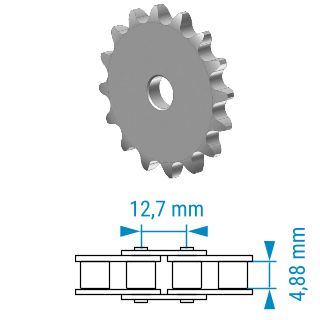

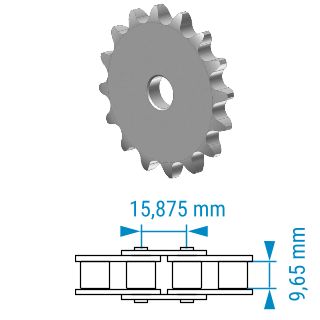

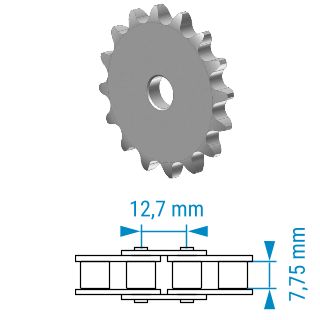

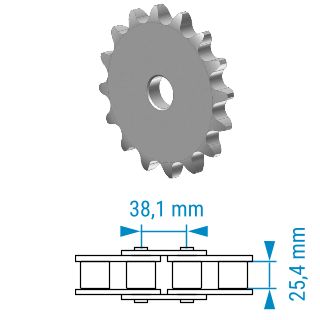

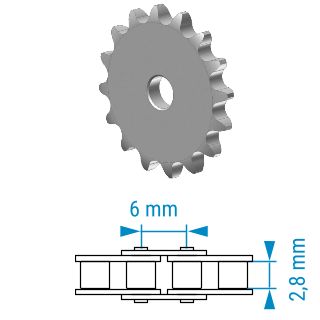

Achten Sie bei der Auswahl von Scheibe und Kette auf das Profil

Kettenradscheiben sind nach DIN 8192 genormt – dies gilt gleichermaßen für Kettenradscheibe (auch "Form A") und Kettenrad (auch "Form B"). Sie passen zu Rollenketten nach DIN 8187 (ISO 606) oder DIN 8188.
Beispiel: Eine Kettenradscheibe im 08B-Profil benötigt auch eine Kette desselben 08B-Profils.

Montage von Kettenradscheiben

Damit die Scheibe fest auf der Welle sitzt, muss diese sicher montiert werden. Dies gelingt Ihnen dank:

1. Pressverbindung: Die Kettenradscheibe wird erwärmt und dann über die Welle geschoben. Die Pressverbindung entsteht beim Erkalten der Scheibe, sie sitzt nun fest auf der Welle.
2. DIN-Nut: Kettenradscheiben können mit einer DIN-Nut versehen werden. Mithilfe dieser wird die Scheibe dann auf der Antriebswelle verklemmt.

Zu den Präzisionswellen

Ausführungen für einfach, zweifach und dreifach Rollenketten

Das bedeutet, dass die Scheibe über ein bis drei Zahnkränze verfügt. Rollenketten sind dementsprechend auch in den Ausführungen simplex (einfach), duplex (zweifach) und triplex (dreifach) verfügbar und müssen selbstverständlich passend hierzu gewählt werden.

Produkteigenschaften:

• Ohne Nabe
• Für kleine Drehzahlen geeignet
• Aus Stahl C45 gefertigt
• Als simplex (einfach), duplex (zweifach) oder triplex (dreifach) erhältlich
• Nach DIN 8192 genormt

Kettenradscheiben vs. Kettenräder

Da Kettenradscheiben keine seitliche Nabe haben, sind diese sehr schmal und können in Maschinen mit geringem Platzbedarf verbaut werden.
Zudem ermöglichen Kettenradscheiben kleine Umlenkungen und werden dann eingesetzt, wenn kleine Drehmomente vorhanden sind. Für die Übertragung großer Drehmomente eigenen sich hingegen Kettenräder mit Nabe.

Zu den Kettenrädern
