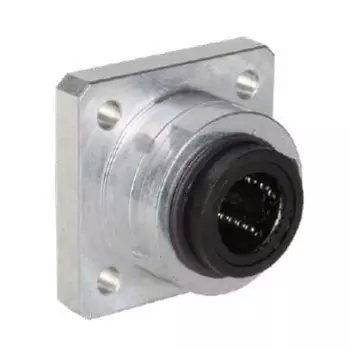

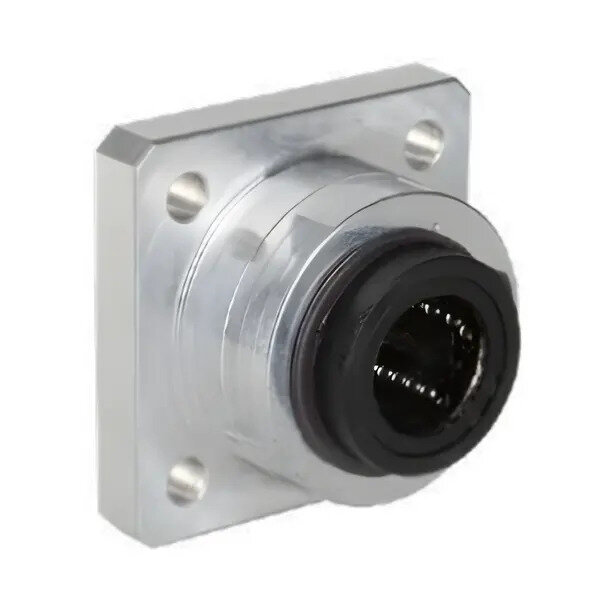

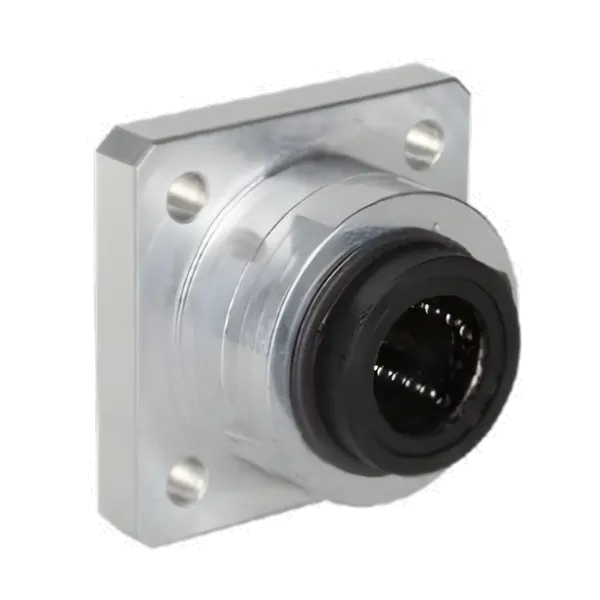

Flansch-Lineargehäuseeinheiten

Flansch-Lineargehäuseeinheit zur einfachen Befestigung

Die Flansch-Lineargehäuse werden hängend an senkrechten Flächen angeschraubt.
Die Flansch-Lineargehäuse nehmen ein Linearkugellager auf, welches über Sicherungsringe oder eine Stellschraube fixiert wird.
Sie bewegen sich somit fest verschraubt unter dem bewegten Bauteil auf der Welle. Zur linearen Bewegung auf der Welle nutzen die Gehäuse Linearkugellager.

So können sie hohe Traglasten aufnehmen und sind für große Geschwindigkeiten geeignet.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist in einem einzigen Bauteil gefertigt und wird aus stranggepressten Aluminium hergestellt.
Die Bohrungen für den stabilen und hochpräzisen Halt der Linearkugellager werden unter Einhaltung strenger Industrietoleranzen gefertigt.

Varianten

Standard
ein einzelnes Linearkugellager mit Flansch zur Anschraubung.

Tandem
zwei Linearkugellager in einem Mantel als Tandem aneinandergereiht mit einem Flansch zur Anschraubung.

Die Auswahl des Kugellagers

Sie können die Lineargehäuse bei uns fertig montiert inkl. Kugelhülse bestellen. Sie haben die Möglichkeit auch einzelne Gehäuse ohne Kugellager zu bestellen.

Fertig montiert mit Linearkugellager

Wenn Sie die fertig montierte Lineargehäuseeinheit bestellen, setzen wir die Linearkugellager für Sie ein und sichern dieses über die Sicherungsringe oder die Stellschraube. Sie erhalten damit eine Gehäuseeinheit fertig zum Einbau.

Standard-Linearkugellager
ohne Winkelfehlerausgleich

Super (mit Winkelfehlerausgleich)
Das Superkugellager hat eine deutlich höhere Traglast. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Premium
Das TK Linearkugellager ist noch präziser als das Superkugellager und nimmt höhere statische Traglasten auf. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Gehäuse ohne Lager

Für den Einsatz von Linearkugellagern oder Gleitbuchsen jeden Herstellers geeignet.
