Tandem-Lineargehäuseeinheiten

Tandem Linear-Einheit zur einfachen Befestigung

Bei der Tandem-Version sind zwei Linear-Lager hintereinander montiert. Dadurch sind die Einheiten besonders tragfähig.
Die Lineargehäuse werden an der Anschlusskonstruktion angeschraubt.
Die Tandem-Lineargehäuse nehmen zwei Linearkugellager auf, welche über Sicherungsringe oder eine Stellschraube fixiert werden.
Sie bewegen sich somit fest verschraubt unter dem bewegten Bauteil auf der Welle. Zur linearen Bewegung auf der Welle nutzen die Gehäuse Linearkugellager.

So können sie hohe Traglasten aufnehmen und sind für große Geschwindigkeiten geeignet.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist in einem einzigen Bauteil gefertigt und wird aus stranggepressten Aluminium hergestellt.
Die Bohrungen für den stabilen und hochpräzisen Halt der Linearkugellager werden unter Einhaltung strenger Industrietoleranzen gefertigt.

Ausführung

Die geschlossene Ausführung ist der Standard und ist für freihängende Wellen geeignet. Meist mit Wellenböcken montiert.

Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

geschlossen (Standard)
für Linearkugellager, die als geschlossener Ring gefertigt sind und freihängende Wellen.

offen (für Tragschienen)
sobald eine Wellenunterstützung montiert ist, muss ein offenes Lineargehäuse verwendet werden.

Varianten

2 Bohrungen

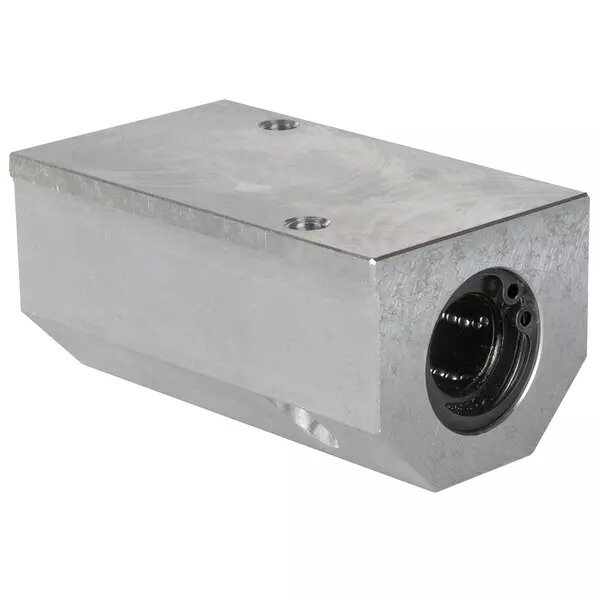

mit 2 Bohrungen zur Befestigung der Anschlusskonstruktion.

4 Bohrungen

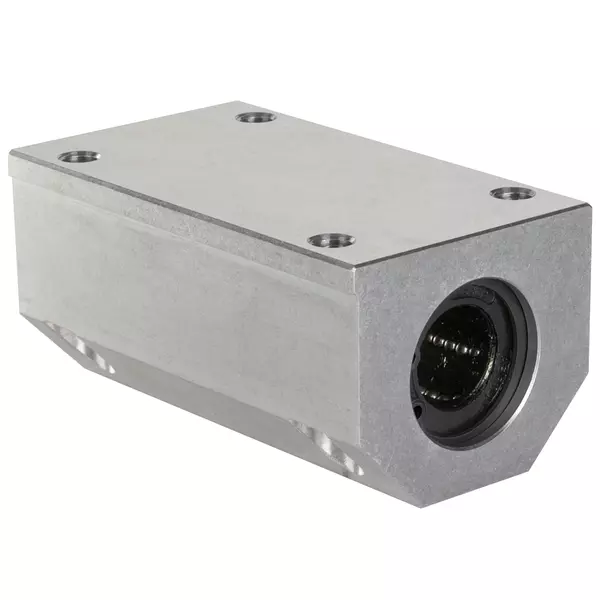

mit 4 Bohrungen zur Befestigung der Anschlusskonstruktion. Diese Variante wird meist benötigt, wenn vorher ein INA Gehäuse montiert war.

Die Auswahl des Kugellagers

Sie können die Lineargehäuse bei uns fertig montiert inkl. Kugelhülse bestellen. Sie haben die Möglichkeit auch einzelne Gehäuse ohne Kugellager zu bestellen.

Fertig montiert mit Linearkugellager

Wenn Sie die fertig montierte Lineargehäuseeinheit bestellen, setzen wir die Linearkugellager für Sie ein und sichern dieses über die Sicherungsringe oder die Stellschraube. Sie erhalten damit eine Gehäuseeinheit fertig zum Einbau.

Standard-Linearkugellager
ohne Winkelfehlerausgleich

Super (mit Winkelfehlerausgleich)
Das Superkugellager hat eine deutlich höhere Traglast. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Premium
Das TK Linearkugellager ist noch präziser als das Superkugellager und nimmt höhere statische Traglasten auf. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Gehäuse ohne Lager

Für den Einsatz von Linearkugellagern oder Gleitbuchsen jeden Herstellers geeignet.
