Weitwinkelkeilriemen (Polyflex) 5M

Weitwinkelkeilriemen im Profil 5M

5 mm breite Hochgeschwindigkeitsriemen aus schwarzem Polyurethan (PU) mit kleinen Zähnen auf dem Riemenrücken.
Die Weitwinkelkeilriemen haben einen trapezförmigen Querschnitt und übertragen die Kraft über die Flanken. Durch die Rückenverzahnung sind die Riemen sehr querstabil und sind für sehr hohe Drehzahlen geeignet.

Oft werden die Riemen auch als Polyflex 5M bezeichnet.

Aufbau

Die Riemen haben Zähne auf dem Riemenrücken.
Das sorgt für mehr Querstabilität und senkt die Biegebelastung.

Weitwinkelkeilriemen sind als Einzelriemen oder im Verbund erhältlich.
Ein Verbundkeilriemen besteht aus mehreren Keilriemen. Der Riemenverbund hat eine hohe Laufruhe – er absorbiert Schwingungen, die durch Stoßbelastungen oder hohe Achsenabstände entstehen.

Keilriemen dieser Art werden in der Länge geschlossen gefertigt.
Sie sind in Standardlängen erhältlich. Die Länge entspricht der Gesamtlänge des Riemens.

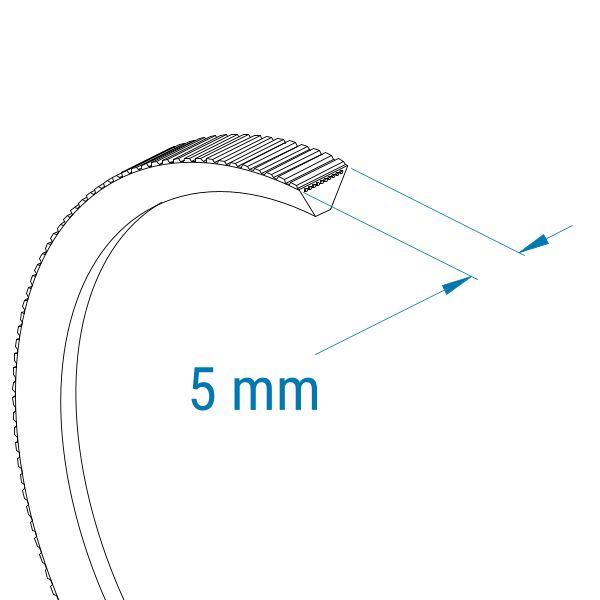

Die Profilbezeichnung 5M gibt die Breite des Einzelriemens an.
In diesem Fall beträgt die Breite einer einzelnen Rippe 5 mm.
Bitte beachten Sie, dass bei mehrrippigen Riemen die gewünschte Rippenanzahl zugeschnitten wird und somit der Riemen vom Widerrufsrecht ausgeschlossen ist.

Weitwinkelkeilriemen sind nicht mit Zahnriemen im M-Profil zu verwechseln.

Eigenschaften

Riemengeschwindigkeiten bis zu 60 m/s Da Weitwinkelkeilriemen über ein geringes Eigengewicht verfügen, sind sehr hohe Riemengeschwindigkeiten von bis zu 60 m/s möglich.

Weitwinklige Riemen ermöglichen eine verbesserte Kraftübertragung bei großen Übersetzungsverhältnissen.
Die Riemen sind besonders für kompakte Antriebe mit kleinen Scheibendurchmessern und hohen Drehzahlen geeignet.
Hinzu kommt, dass ihre 60°-Flankenwinkel eine bessere Unterstützung des Zugkörpers erzielen. Dies sichert eine gleichmäßige Lastverteilung auf die Polyesterzugträger.

Polyesterzugträger

Die Zugträger im Keilriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Bei geringer Belastung sind Polyesterzugträger im Einsatz.
Sie ermöglichen eine hohe Biegewilligkeit und einen geringen Querschnitt. Zudem sind Polyesterzugträger für korrosive Umgebungen (bspw. chlorhaltiges Wasser) geeignet.
