PU-Zahnriemen Meterware L
ab 18,04 โ‚ฌ
inkl. MwSt. zzgl. Versand
Variante wรคhlen

PU-Zahnriemen Meterware L

Teilung 9,53 mm, weiรŸer PU-Zahnriemen, zรถllige Breitenangabe, metrische Lรคngenangabe
Bitte geben Sie einen Wert zwischen 1000,1 mm und 100003 mm ein.
offen/endlos
Zugtrรคger
Polyamidgewebe

ab 18,04 โ‚ฌ
inkl. MwSt. zzgl. Versand
ab 15,16 โ‚ฌ
zzgl. MwSt.
Variante wรคhlen

Eigenschaften

  • offene Meterware
  • Temperaturbereich von -30ยฐC bis + 80ยฐC
  • Zugtrรคger aus Stahl oder Aramid (Kevlar)

Technische Details

MaterialPU (Polyurethan)
ProfilL
Riemenhรถhe (hs)3,6 mm
Teilung (t)9,53 mm
Zahnbreite (s)4,65 mm
Zahnhรถhe (ht)1,91 mm


PU-Zahnriemen Meterware im L-Profil

Zahnriemen aus Polyurethan (PU) gewรคhrleisten eine sehr hohe Lรคngenstabilitรคt sowie sehr geringen Abrieb. Das Material ist grau, milchig oder nahezu transparent. Im Vergleich zu Neopren ist Polyurethan chemikalienbestรคndiger.

Zahnriemen dieser Art werden als Rollenware gefertigt und auf Lรคnge und Breite zugeschnitten. Dies bedeutet, dass die Lรคngenauswahl frei wรคhlbar ist. Fรผr Linearantriebe werden diese Riemen als offene Meterware verwendet und als verschweiรŸte Riemen meist fรผr Transportanwendungen.

Meterware aus thermoplastischem PU (Polyurethan) kann beliebig in der Lรคnge verschweiรŸt werden. Meterware-Zahnriemen werden sowohl auf die Breite als auch auf Ihr gewรผnschtes LรคngenmaรŸ zugeschnitten. Die Rollenware ist in bis zu 100 m Lรคnge und 6 - 300 mm Breite verfรผgbar.

VerschweiรŸte Meterware

PU-Meterware kann auch in beliebiger Lรคnge geschlossen geliefert werden. Hierzu stanzen wir die Zahnriemen-Enden und verschweiรŸen diese anschlieรŸend. VerschweiรŸte Riemen verfรผgen รผber ca. 50 % der Zugkraft von geschlossen gefertigten Riemen.

L-Profil

Das Profil eines Zahnriemens gibt Form, GrรถรŸe und Abstand der Zรคhne an.

Zรถllige Profile sind trapezfรถrmig. Die Zahnlรผcken eines Zoll-Profils sind dabei grรถรŸer als die Zรคhne selbst. Riemenlรคngen und -Breiten werden in Zoll angegeben. Dies gilt auch fรผr die Riementeilung in der Profilbezeichnung. Das Komma wird bei der Lรคngenangabe bei unterschiedlichen Profilen an unterschiedlicher Stelle gesetzt.

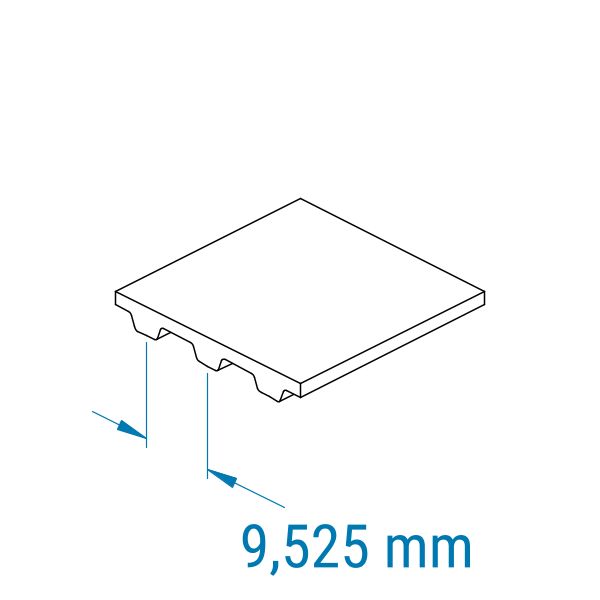

Zahnriemen im L-Profil werden in zรถlligen MaรŸen angegeben. Der Teilungsabstand von Zahnmitte zu Zahnmitte betrรคgt hierbei 9,53 mm. Die Bezeichnung auf dem Riemenrรผcken des Zahnriemens im L-Profil gibt das Profil und die Gesamtlรคnge in einem zรถlligen MaรŸ an. Die Riemenbreite steht meist nicht auf dem Riemen aufgedruckt.

Sie haben hier die Wahl zwischen Stahl- und Kevlarzugtrรคger

Die Zugtrรคger im Zahnriemen entscheiden รผber die Zugkraft (Lasttrumkraft) des Riemens. Die Wahl des Materials hรคngt von den spezifischen Anforderungen der Anwendung ab.

Stahlzugtrรคger

Stahlzugtrรคger ermรถglichen hohe Zugkrรคfte bei Zahnriemen. Durch Verdrillen erhalten die dรผnnen, verzinkten Zugtrรคger eine hohe Stabilitรคt und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugtrรคger nicht fรผr den Einsatz im Wasser geeignet.

Stahlzugtrรคger haben gegenรผber im selben Riemenprofil eine hรถhere Zugkraft als Kevlar-Zugtrรคger und sind steifer und widerstandsfรคhiger.

Kevlarzugtrรคger (Aramid)

Kevlar- (auch Aramid-Zugtrรคger) halten gegenรผber Stahl StoรŸbelastungen besser stand. Ihre Flexibilitรคt ermรถglicht ihnen die Aufnahme kurzer Lastspitzen, ohne dabei zu reiรŸen. Trotz dieser Flexibilitรคt sollten Kevlarzugtrรคger nicht kleiner umgelenkt werden als Stahlzugstrรคnge, da die Fรคhigkeit zum Biegewechsel von Kevlar reduziert ist. Im Wassereinsatz kann Aramid quellen und so eine hรถhere Vorspannkraft erzeugen.

Polyamidgewebe

Gewebe aus Polyamid dient der Reibungs- und Gerรคuschreduzierung. Das Polyamidgewebe befindet sich als zusรคtzliche Beschichtung auf dem Riemen. Es kann auf der Zahnseite und/oder dem Zahnrรผcken eines Zahnriemens sein.

Sie haben hier die Wahl zwischen drei verschiedenen Varianten

PAZ - Polyamidgewebe auf Zahnseite

PAZ = Polyamidgewebe auf Zahnseite

Zahnriemen mit PAZ werden meist benรถtigt, wenn deren Zahnseite beim Betrieb auf einer Flรคche aufliegt. AuรŸerdem wird PAZ beim Betrieb von Null-Lรผcke-Zahnriemenscheiben (Sonderanfertigung) empfohlen. Durch das PA-Gewebe reduzieren sich Reibung und Gerรคuschbildung.

PAR - Polyamidgewebe auf dem Riemenrรผcken

PAR = Polyamidgewebe auf Rรผckseite

Zahnriemen mit PAR werden meist benรถtigt, wenn deren Riemenrรผcken beim Betrieb auf einer Flรคche aufliegt. Durch das PA-Gewebe reduzieren sich Reibung und Gerรคuschbildung.

PAZ/PAR - Polyamidgewebe auf Zahnseite und dem Riemenrรผcken

PAZ = Polyamidgewebe auf Zahnseite

PAR = Polyamidgewebe auf Rรผckseite

Zahnriemen mit PAZ und PAR werden meist benรถtigt, wenn die Zahnseite und der Riemenrรผcken beim Betrieb auf einer Flรคche aufliegen. Durch das PA-Gewebe reduzieren sich Reibung und Gerรคuschbildung.

Zuschnittsware

Dieser Riemen wird auf die von Ihnen gewรผnschten MaรŸe zugeschnitten. Bitte beachten Sie, dass diese Riemen aufgrund des Zuschnitts vom Widerrufsrecht ausgeschlossen sind, da diese nicht wieder eingelagert werden kรถnnen.
