Zahnriemen DT10

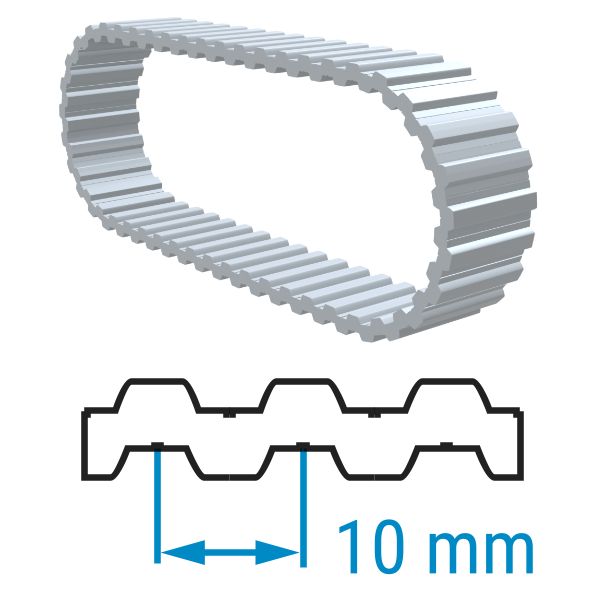

Doppelverzahnte PU Zahnriemen im DT10-Profil

Doppelverzahnte Riemen ermöglichen den Einsatz von Zahnriemen auf beiden Riemenseiten. PU-Zahnriemen als Meterware haben thermoplastische Anteile und können daher doppelt verzahnt werden. Diese Doppelverzahnung wird realisiert, indem PU mit Hitze auf den Riemenrücken aufgebracht und anschließend die Zahnform gefräst wird.

Zahnriemen aus Polyurethan (PU) gewährleisten eine sehr hohe Längenstabilität sowie sehr geringen Abrieb. Das Material ist grau, milchig oder nahezu transparent. Im Vergleich zu Neopren ist Polyurethan chemikalienbeständiger.

Zahnriemen dieser Art werden in der Länge geschlossen gefertigt. Dies bedeutet, dass die Längenauswahl auf die Fertigungslängen begrenzt ist. Durch den spiralförmig eingelassenen Zugstrang ermöglicht diese Fertigungsart eine hohe Kraftübertragung.

Der bis zu 1000 mm breit gefertigte Wickel wird immer auf die von Ihnen gewünschte Breite zugeschnitten. Somit ist hier jede verfügbare Abmessung realisierbar. Bitte beachten Sie, dass wir zugeschnittene Riemen nicht wieder einlagern können, daher sind diese vom Umtausch ausgeschlossen.

Anwendungshinweis:

• Komplett wartungsfrei
• Gut ölbeständig
• Bedingt kälte- und ozonbeständig
• Temperaturbereich von -25 °C bis +80 °C

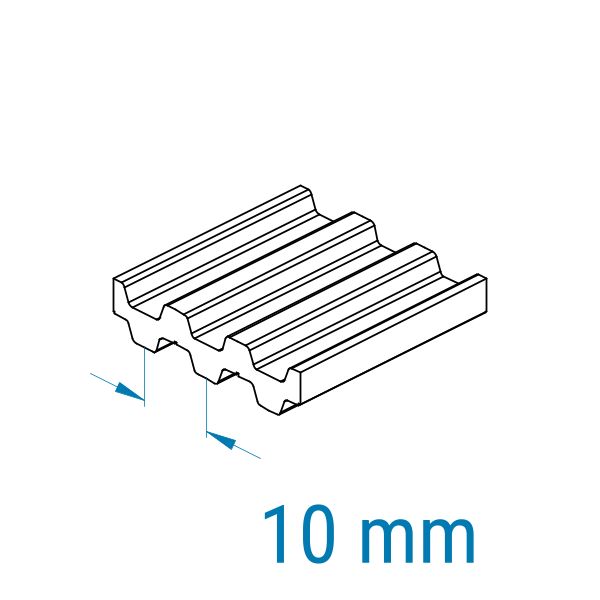

DT10-Profil

Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.

Das DT10-Profil ist trapezförmig. Zahn und Zahnlücke sind bei diesen Riemen nahezu gleich groß. Der Abstand von Zahnmitte zu Zahnmitte beträgt bei dem DT10-Profil 10 mm.

Stahlzugträger

Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Stahlzugträger ermöglichen hohe Zugkräfte bei Zahnriemen. Durch Verdrillen erhalten die dünnen, verzinkten Zugträger eine hohe Stabilität und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugträger nicht für den Einsatz im Wasser geeignet.

Breitenzuschnitt

Standard-Antriebsriemen werden alle als geschlossen gefertigte, breite Zahnwickel angeboten. Das bedeutet, dass der Zugstrang im Zahnriemen spiralförmig gewickelt und somit nicht unterbrochen ist. Hierdurch kann der Riemen große Zugkräfte aufnehmen. Jeder Riemen wird auf die von Ihnen gewünschte Breite zugeschnitten. Die Fertigung des Riemens wird in Breiten von 200-800 mm vorgenommen. Bei der Länge sind ihnen bestimmte Maße vorgegeben, aus denen sie wählen können.
