Gates Poly Chain® Carbon Volt 14MGT

Polychain Zahnriemen

Zahnriemen aus Neopren haben ein hochfestes Laufflächenschutzgewebe aus Nylon auf der Zahnseite. Das Nylongewebe schützt vor Abnutzung und stärkt die Zähne. Neopren ist sehr quellbeständig und im Vergleich zu PU (Polyurethan) witterungsbeständiger.

Zahnriemen dieser Art werden in der Länge geschlossen gefertigt. Dies bedeutet, dass die Längenauswahl auf die Fertigungslängen begrenzt ist. Durch den spiralförmig eingelassenen Zugstrang ermöglicht diese Fertigungsart eine hohe Kraftübertragung.

Der bis zu 1000 mm breit gefertigte Wickel wird immer auf die von Ihnen gewünschte Breite zugeschnitten. Somit ist hier jede verfügbare Abmessung realisierbar. Bitte beachten Sie, dass wir zugeschnittene Riemen nicht wieder einlagern können, daher sind diese vom Umtausch ausgeschlossen.

Polychain-Zahnriemen sind für höhere Kräfte und Drehzahlen geeignet. Es handelt sich hierbei um Spezialriemen der Marke Gates. Die aus hochfestem PU gefertigten Riemen haben kleine Zähne auf dem Rücken, welche der Stabilisierung dienen. Dabei ist zu beachten, dass Polychain-Zahnriemen ausschließlich in den passenden Polychain Zahnriemenscheiben betrieben werden können. Denn nur so wird die enorm hohe Kraftübertragung dieser Riemen ermöglicht.

Bestückt sind Polychain-Zahnriemen mit Carbon- oder Kevlarzugträgern. Befinden sich Carbon-Zugträger im Riemen, wird dieser Polychain-Carbon oder Polychain-Carbon-Volt genannt und verfügen über eine blaue oder schwarze Zahnseite. Wenn Kevlarzugträger verbaut sind, nennt Gates diese Riemen Polychain PC2 oder GT2. Diese Zahnriemen haben eine graue Zahnseite.

Anwendungshinweis:

• Unempfindlich gegenüber Witterungseinflüssen
• Beständig gegen Chemikalien
• Beständig gegen Öl
• Temperaturbereich: -54 °C bis + 85 °C

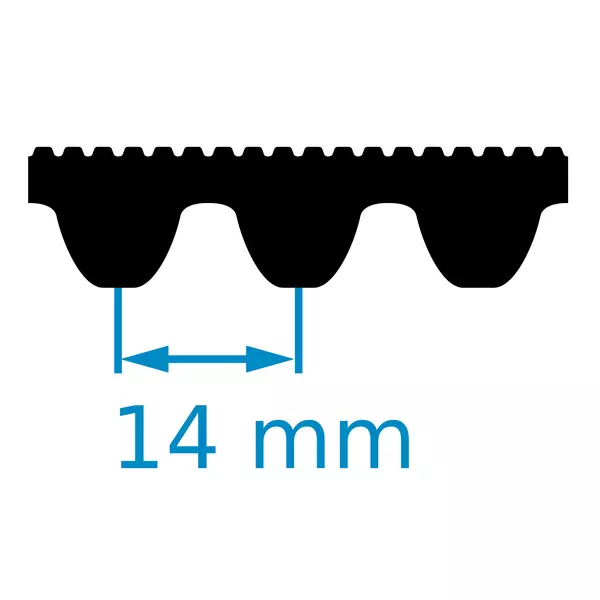

14MGT-Profil

Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.

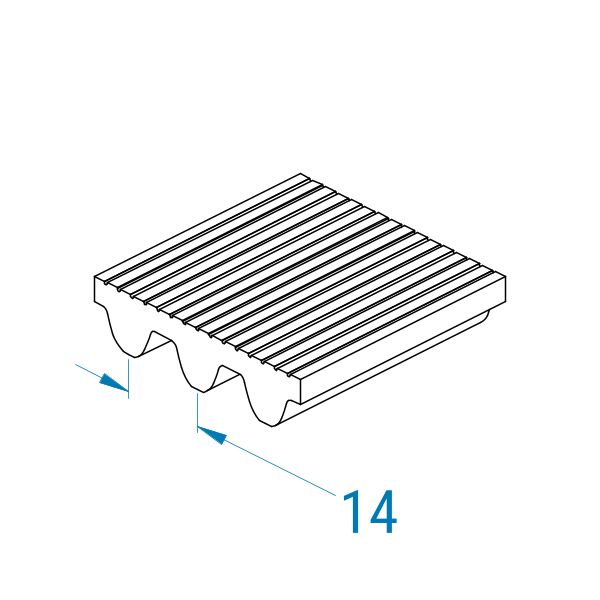

Das 14MGT-Profil hat eine abgerundete Zahnform mit abgeflachter Zahnspitze. Polychain-Zahnriemen müssen unbedingt mit Polychain-Zahnriemenscheiben betrieben werden. Des Weiteren haben Polychain-Riemen kleine Querstreben auf dem Riemenrücken zur Optimierung der Querstabilität. Die Profilbezeichnung zeigt die Teilung (Abstand von Zahnmitte zu Zahnmitte, bspw. 8MGT = 8 mm, 14MGT = 14 mm, ...) an. Die Teilung beträgt somit 14 mm.

Carbonzugträger

Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Zugträger aus Carbon bieten eine extreme Festigkeit und Steifigkeit, bei gleichzeitig geringem Gewicht. Sie werden u. a. in Polychain-Zahnriemen verbaut. Hier sorgen sie für die extrem hohe Zugkraft des Riemens.

Breitenzuschnitt

Standard-Antriebsriemen werden alle als geschlossen gefertigte, breite Zahnwickel angeboten. Das bedeutet, dass der Zugstrang im Zahnriemen spiralförmig gewickelt und somit nicht unterbrochen ist. Hierdurch kann der Riemen große Zugkräfte aufnehmen. Jeder Riemen wird auf die von Ihnen gewünschte Breite zugeschnitten. Die Fertigung des Riemens wird in Breiten von 200-800 mm vorgenommen. Bei der Länge sind ihnen bestimmte Maße vorgegeben, aus denen sie wählen können.
