Zahnriemen 3M

Geschlossen gefertigter Neopren-Zahnriemen im 3M-Profil

Zahnriemen aus Neopren haben ein hochfestes Laufflächenschutzgewebe aus Nylon auf der Zahnseite. Das Nylongewebe schützt vor Abnutzung und stärkt die Zähne. Neopren ist sehr quellbeständig und im Vergleich zu PU (Polyurethan) witterungsbeständiger.

Zahnriemen dieser Art werden in der Länge geschlossen gefertigt. Dies bedeutet, dass die Längenauswahl auf die Fertigungslängen begrenzt ist. Durch den spiralförmig eingelassenen Zugstrang ermöglicht diese Fertigungsart eine hohe Kraftübertragung.

Der bis zu 1000 mm breit gefertigte Wickel wird immer auf die von Ihnen gewünschte Breite zugeschnitten. Somit ist hier jede verfügbare Abmessung realisierbar. Bitte beachten Sie, dass wir zugeschnittene Riemen nicht wieder einlagern können, daher sind diese vom Umtausch ausgeschlossen.

Anwendungshinweis:

• Bedingt ölbeständig
• Großer Kälte- und Hitzebereich
• Lange ozonbeständig
• Unempfindlich gegen Witterungseinflüsse
• Temperaturbereich von -30 °C bis +100 °C

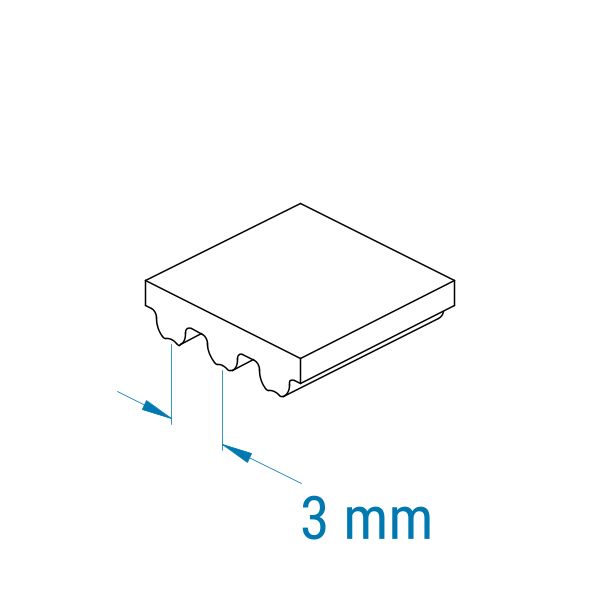

3M (HTD oder OMEGA)-Profil

Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.

Die Zahnform ist hier halbrund (HTD) und hat in manchen Fällen eine Nut in der Zahnspitze (OMEGA). Das M-Profil gibt es als HTD- oder OMEGA-Ausführung. Beide Profilarten laufen in HTD-Zahnriemenscheiben. Zahn und Zahnlücke sind nahezu gleich groß. Das 3M Profil zeigt die Teilung von 3 mm an. Die Teilung ist hierbei der Abstand von Zahnmitte zu Zahnmitte und beträgt 3 mm.

Glasfaserzugträger

Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Zugträger aus Glasfaser bieten eine hohe Zugfestigkeit. Gleichzeitig verfügen sie über eine sehr gute Biegewilligkeit bei geringer Dehnung. Da Glasfaser nicht korrodiert, ist sie für den Einsatz im Wasser geeignet.

Breitenzuschnitt

Standard-Antriebsriemen werden alle als geschlossen gefertigte, breite Zahnwickel angeboten. Das bedeutet, dass der Zugstrang im Zahnriemen spiralförmig gewickelt und somit nicht unterbrochen ist. Hierdurch kann der Riemen große Zugkräfte aufnehmen. Jeder Riemen wird auf die von Ihnen gewünschte Breite zugeschnitten. Die Fertigung des Riemens wird in Breiten von 200-800 mm vorgenommen. Bei der Länge sind ihnen bestimmte Maße vorgegeben, aus denen sie wählen können.
