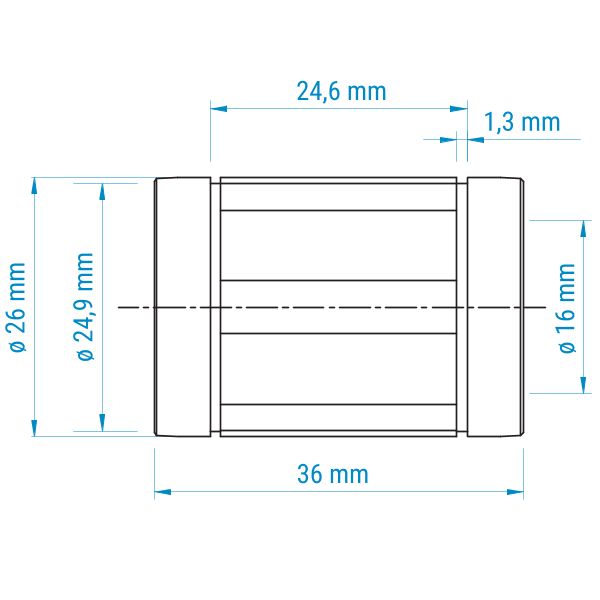

Linearkugellager SBEO-16-UU, offen, mit Laufbahnplatten und Dichtung

Superlinearkugellager – Hohe Traglast und Winkelfehlerausgleich

Das Superlinearkugellager besteht aus einem hochpräzise gespritzten Kunststoffträger. In diesem sind die aus Wälzlagerstahl eingeklipsten Laufbahnplatten befestigt.
Mithilfe der Laufbahnplatten können diese Lager Winkelfehler ausgleichen und die Lagerluft kann mit einstellbaren Lineargehäuseeinheiten justiert werden.

Zudem ist die Traglast gegenüber Standardlinearkugellagern deutlich höher.

Material

Das spezielle Kunststoff-Material weist einen geringen Reibungskoeffizienten auf.
Der Kunststoffträger ist zudem für die Dichtungsaufnahme und den Rücklauf verantwortlich. Die Dichtungen werden aus einem Spezial-Polyamid-Material gefertigt und sind im Lager eingeklipst.

Winkelfehlerausgleich durch Laufbahnplatten

Mit den Laufbahnplatten kann das Superkugellager bis zu 1 Grad Winkelfehler ausgleichen. Die universelle Selbsteinstellung der Fluchtungsfehler sorgt für den Ausgleich der Abweichungen bei Gehäusebohrungen oder Wellendurchbiegungen. Die Lastverteilung wird zwischen den Laufbahnen optimiert. Eine gleichmäßige Belastung aller Kugeln ist über die gesamte Lagerlänge garantiert.

Radialluft einstellbar in Kombination mit einstellbaren Gehäusen

Über die Laufbahnplatten kann die Radialluft eingestellt werden. Daher müssen zusätzlich zu radial einstellbaren Lineargehäuseeinheiten immer Linearkugellager mit Laufbahnplatten eingesetzt werden.

Vorteile von Superkugellagern

• geräuscharmer als Standardkugellager
• höhere Belastbarkeit, höhere Tragzahlen und eine höhere Laufleistung
• Die integrierte Doppellippendichtung schützt vor Verschmutzung und sichert die Schmierung.
• leicht einstellbar
• geringer Reibungskoeffizient
• deutlich höhere Traglast als Standardkugellager
