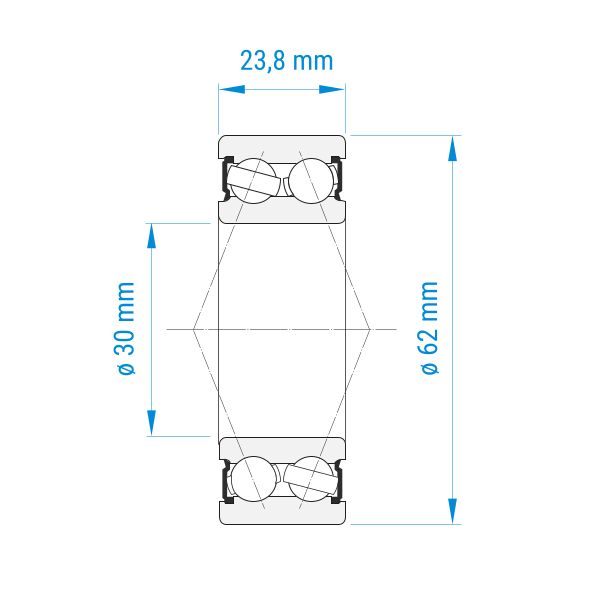

Schrägkugellager 5206-2RS / 3206-2RS (30x62x23,8 mm)

Zweireihige Schrägkugellager mit Kunststoffdichtungen (2RS)

Dank der Konstruktion mit zwei schrägen Kugelreihen bieten zweireihige Schrägkugellager eine höhere Tragfähigkeit und Steifigkeit als einreihige Lager. Die Kunststoffdichtungen schützen das Lager zudem zuverlässig vor Feuchtigkeit und Verunreinigungen.

Kompaktes Lager für axiale und radiale Kräfte

Zweireihige Schrägkugellager sind eine Weiterentwicklung der einreihigen Ausführung. Sie bieten eine kompakte Lösung für Anwendungen, die radiale und axiale Lasten in beide Richtungen aufnehmen müssen.

Reduzierung von Geräuschen und Vibrationen

Zweireihige Schrägkugellager bieten eine präzise Lagerung, die Vibrationen und Geräusche reduziert.

Kompakte axiale Baubreite

Durch die verstärkten und diagonal gegenüberliegenden Borde der Innen- und Außenringe verläuft der Druckwinkel der Kugeln beidseitig schräg. Diese Konstruktion in einem Lagergehäuse reduziert die axiale Einbaubreite gegenüber zwei einreihigen Schrägkugellagern und eignet sich für Anwendungen mit begrenztem Platzangebot.

Zweireihige Schrägkugellager in O-Anordnung

Die Kugellagerreihen sind in O-Anordnung (Back-to-Back) so ausgerichtet, dass ihre Drucklinien nach außen verlaufen, was eine hohe Steifigkeit und Tragfähigkeit bei Radial- und Axialbelastungen in beide Richtungen ermöglicht.
