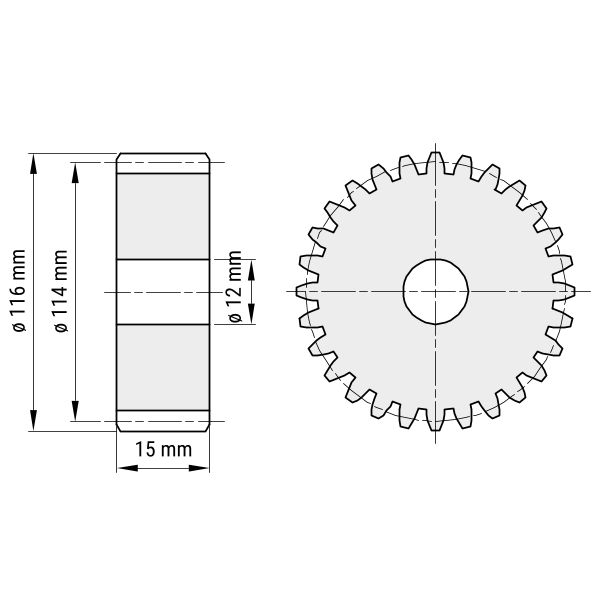

Stirnzahnrad Modul 1 - 114 Zähne, ohne Nabe

Informationen

Durch Stirnzahnräder wird eine schlupffreie Kraftübertragung zwischen zwei parallel geführten Wellen ermöglicht. Die Zahnflankenform ist die sogenannte Evolventenverzahnung mit Eingriffswinkel 20°.

Sie können bei unseren Zahnrädern zwischen Stahl und Kunststoff wählen. Bei der Ausführung aus Stahl kann bei den Modulen 2-6 die Option "gehärtete Zähne" gewählt werden. Durch die Härtung der Oberfläche wird hier für eine harte und verschleißfeste Randschicht gesorgt.
Dieses Verfahren ist durch die Materialeigenschaften nicht bei Kunststoffzahnrädern möglich.

Artikelauswahl von Stirnzahnrädern im Modul 1

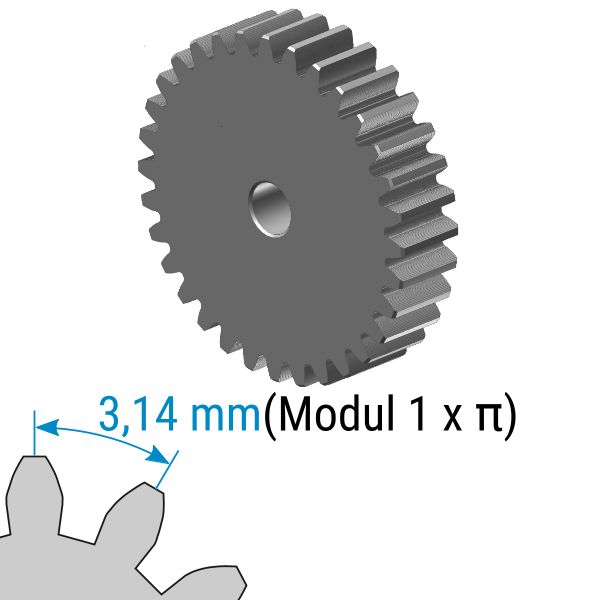

Zahnräder im Modul 1 haben immer eine Teilung von 3,14 mm.
Die Teilung wird berechnet durch die Formel Modul 1 x π.

Im Modul 1 haben Stirnzahnräder ab einer Zähnezahl von 72 Zähnen keine Nabe mehr.
Bei Stirnzahnrädern mit bis zu 70 Zähnen ist beim Modul 1 eine Nabe vorhanden.
Kunststoffzahnräder sind immer mit Nabe gefertigt.
